Каталитическая очистка отходящих газов в производстве метанола

Метанол является одним из ключевых продуктов крупнотоннажного органического синтеза, а его производство неразрывно связано с образованием газовых выбросов, содержащих вредные примеси. В отличие от многих других процессов, где основным загрязнителем выступают лишь побочные продукты сгорания топлива, в метанольном производстве значительная часть выбросов формируется непосредственно в технологическом цикле. Это накладывает отпечаток как на состав отходящих газов, так и на подходы к их очистке.

Классическая схема получения метанола включает несколько последовательных стадий. Исходное сырьё — природный газ, уголь или тяжёлые углеводородные остатки — сначала подвергается конверсии в синтез-газ, представляющий собой смесь водорода, оксида углерода и диоксида углерода. Для этого используются процессы парового риформинга, автотермического риформинга или парциального окисления. Затем синтез-газ проходит стадию очистки, где удаляются соединения серы и другие каталитические яды, и направляется в реактор синтеза метанола. Там при давлении 40–100 бар и температуре 200–300 °C на медных катализаторах протекают основные реакции:

CO+2H₂→CH₃OH
CO₂+3H₂→CH₃OH+H₂O

После реактора продукты разделяются: метанол-сырец конденсируется и направляется на ректификацию, а непрореагировавший газ возвращается в цикл. Часть газа сбрасывается в виде продувочного потока, чтобы предотвратить накопление инертных газов — азота, аргона и метана.

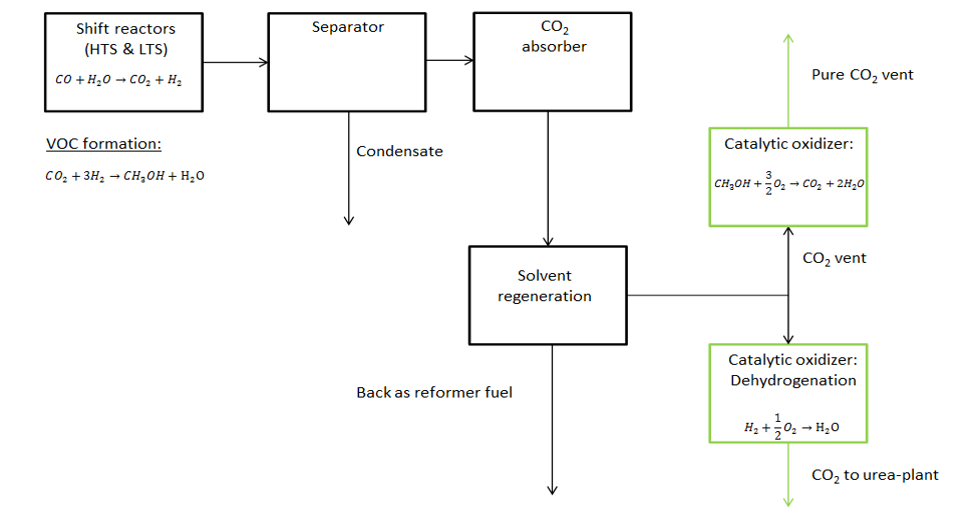

Именно продувочный газ и вентиляционные потоки после блоков очистки являются основными источниками выбросов летучих органических соединений. В их составе, помимо метанола, могут присутствовать диметиловый эфир, этанол и другие кислородсодержащие соединения, образующиеся в качестве побочных продуктов на медном катализаторе. Кроме того, в случае использования установок выделения диоксида углерода для производства карбамида или пищевых целей, CO₂-содержащие потоки также могут уносить метанол.

Отходящие газы метанольного производства — это, как правило, низкоконцентрированные потоки. Содержание метанола в них может варьироваться от десятков до нескольких тысяч частей на миллион, в зависимости от конкретной схемы и режима работы. Помимо метанола, в газовых потоках могут обнаруживаться водород, оксид углерода и диоксид углерода, а также следовые количества сернистых соединений.
С экологической точки зрения метанол относится к летучим органическим соединениям, которые способствуют образованию приземного озона и фотохимического смога. Хотя его реакционная способность ниже, чем у олефинов или ароматических углеводородов, он всё же вносит вклад в общий уровень загрязнения. В 2026 году плата за НВОС для метанола в составе газообразных отходов соствляет 13 196,3 руб. за тонну (согласно распоряжению Правительства РФ от 01.09.2025 № 2409-р).
Требования клиентов к очистке составляют более 98%, что возможно выполнить благодаря каталитическому окислению.

Каталитическое окисление является наиболее эффективным методом удаления метанола из газовых потоков. Суть процесса заключается в полном окислении органических соединений до диоксида углерода и воды при относительно невысоких температурах в присутствии катализатора. Для метанола реакция выглядит следующим образом:

2CH₃OH+ 3O₂→2CO₂+4H₂O

Существует несколько подходов к построению каталитических систем очистки, которые различаются как по типу используемых катализаторов, так и по способу интеграции в технологическую схему.

Катализаторы на основе благородных металлов. Наиболее распространённым решением являются катализаторы, представляющие собой благородный металл — платину или палладий, — нанесённый на оксид алюминия. Платиновые составы обладают повышенной устойчивостью к отравлению сернистыми соединениями, которые могут присутствовать в отходящих газах в следовых количествах. Палладиевые катализаторы, в свою очередь, отличаются высокой активностью в отсутствие серы и часто оказываются более экономичными. Выбор между этими двумя металлами определяется главным образом составом конкретного газового потока.

Гранулированные и монолитные сотовые катализаторы. Катализаторы поставляются в двух основных формах. Гранулированные (шариковые или таблетированные) катализаторы обеспечивают большую удельную поверхность контакта и применяются преимущественно для потоков, находящихся под давлением. Монолитные сотовые носители с тонким каталитическим покрытием создают минимальное гидравлическое сопротивление и используются для потоков низкого давления, где перепад давления критичен. Монолитные катализаторы особенно удобны для обработки больших объёмов газа с низкой концентрацией загрязнителя.

Компания ООО НПФ ТОПСЕ производит как гранулированные катализаторы, так и сотовые блочные под разные задачи клиента.

Одно- и двухступенчатые системы. Простейшая схема каталитической очистки включает один реактор окисления, в который дозируется воздух или кислород в количестве, немного превышающем стехиометрическое. Однако в ряде случаев, особенно при производстве диоксида углерода для пищевых или фармацевтических целей, требуется удаление не только метанола, но и избыточного водорода, а также остаточного кислорода. Для этого применяются двухступенчатые системы: на первой ступени происходит каталитическое окисление метанола и водорода, на второй — удаление избыточного кислорода или других нежелательных компонентов. Такая схема позволяет получать газ с чистотой, соответствующей самым строгим спецификациям.

Интеграция в технологическую схему. Наиболее экономически целесообразным подходом является интеграция каталитической очистки непосредственно в технологический процесс, а не обработка уже разбавленных вентиляционных потоков. Если вентиляционный газ находится под давлением, например после блока выделения CO₂, каталитический реактор может быть встроен в схему без дополнительного компрессорного оборудования. Тепло реакции окисления метанола может быть использовано для подогрева других технологических потоков, что повышает общую энергоэффективность установки. Для потоков, сбрасываемых в атмосферу при низком давлении, может потребоваться установка воздуходувки и подогревателя, что увеличивает капитальные и эксплуатационные затраты.

Каталитическая очистка отходящих газов в метанольном производстве представляет собой зрелую и эффективную технологию очистки, позволяющую достигать концентраций метанола на уровне нескольких частей на миллион. Выбор конкретного катализатора и схемы процесса зависит от состава газа, наличия примесей, давления потока и требуемой степени очистки. Благородные металлы на оксиде алюминия обеспечивают высокую активность и стабильность, а современные каталитические системы позволяют сочетать удаление метанола с другими задачами, такими как дезоксигенация или очистка диоксида углерода для пищевых целей.
