Комплексное решение очистки отходящих газов установок грануляции каменноугольного пека на основе технологии каталитического окисления
Рассмотрено решение каталитической очистки отходящих газов при производстве каменноугольного пека
Введение
В коксохимической промышленности задача обезвреживания отходящих газов установок грануляции пека является одной из наиболее сложных с экологической и технологической точек зрения. Процесс получения гранулированного каменноугольного пека, используемого в электродной и других отраслях промышленности, сопровождается выделением многокомпонентной газовой смеси, содержащей высокотоксичные летучие органические соединения (ЛОС). Для решения этой проблемы все чаще применяются технологии каталитического окисления, которые обеспечивают высокую степень очистки при экономически приемлемых эксплуатационных затратах.
Технология грануляции пека как источник образования загрязняющих веществ
Процесс грануляции является финальной стадией переработки каменноугольной смолы. На установке, спроектированной с использованием современных технологических решений, переработка пека организована следующим образом:
- Предварительное охлаждение: Жидкий пек с температурой до 275 °C подается на установку охлаждения, где его температура снижается до 170–210 °C.
- Грануляция: Охлажденный пек дозирующими насосами подается в гранулятор типа «Ротоформер», где в виде капель распределяется на стальную ленту конвейера-охладителя. Именно на этом этапе происходит наиболее интенсивное выделение вредных паров из-за большой поверхности испарения и высокой температуры продукта.
- Охлаждение и затвердевание: Гранулы затвердевают и охлаждаются за счет отвода тепла через стальную ленту, орошаемую водой с внутренней стороны. Конструкция исключает контакт продукта с водой.
Состав и параметры отходящих газов
Характер загрязнений на установках грануляции пека определяет сложность их очистки. Газовоздушная смесь характеризуется высокими температурами (80–180 °C), значительным объемом (до 8000–9000 м³/ч при работе 5 грануляторов) и содержит комплекс соединений различных классов.
Ниже типовые данные по составу газов. Состав отходящих газов зависит от используемого сырья.
Таблица 1 – Ориентировочный состав паров (по данным проектных организаций и промышленных замеров)
Ключевая проблема: Помимо газообразных ЛОС, отходящие газы содержат значительное количество смолистой пыли и аэрозолей. Это критически важный фактор, так как высокое содержание твердых частиц может привести к быстрому забиванию (закоксовыванию) катализаторного слоя и потере его активности. Поэтому обязательным условием применения каталитических методов является предварительная глубокая очистка газа от взвешенных частиц.
Ниже типовые данные по составу газов. Состав отходящих газов зависит от используемого сырья.
Таблица 1 – Ориентировочный состав паров (по данным проектных организаций и промышленных замеров)
Вещество | Концентрация, мг/м³ |
Нафталин | 90 – 829 |
Фенолы | 0,15 – 5,4 |
Бенз(а)пирен | 0,42 – 0,67 |
Бензол | до 100 |
Фенантрен | до 50 |
Антрацен | до 36 |
Аммиак | до 11 |
Аэрозоль (смолистое вещество, насыщенное парами воды) | до 500 |
Пыль (органическая) | 300 – 380 |
Ключевая проблема: Помимо газообразных ЛОС, отходящие газы содержат значительное количество смолистой пыли и аэрозолей. Это критически важный фактор, так как высокое содержание твердых частиц может привести к быстрому забиванию (закоксовыванию) катализаторного слоя и потере его активности. Поэтому обязательным условием применения каталитических методов является предварительная глубокая очистка газа от взвешенных частиц.
Требования к очистке и нормативы выбросов
В соответствии с экологическим законодательством РФ и корпоративными стандартами предприятий, очистка газов должна обеспечивать жесткие нормативы, установленные для коксохимических производств. Оборудование должно отвечать требованиям Технического регламента ТС «О безопасности машин и оборудования» и иметь разрешительную документацию Ростехнадзора.
Целевые показатели очистки:
Целевые показатели очистки:
Вещество | Предельный выброс, г/с | Концентрация после очистки, мг/нм³ |
Аммиак | 0,00635 | 2,65 |
Бензол | 0,01198 | 5,00 |
Бенз(а)пирен | 0,0000004 | 0,00015 |
Нафталин | 0,00276 | 1,15 |
Антрацен | 0,01390 | 5,80 |
Фенантрен | 0,05932 | 24,76 |
Возгоны каменноугольного пека | 0,06470 | 27,00 |
Предлагаемое решение: технология каталитического окисления
Для достижения указанных нормативов наиболее эффективной является технология каталитического окисления. Ее суть заключается в глубоком окислении органических загрязнителей до CO₂ и H₂O на поверхности катализатора при температуре 250–400 °C. Это значительно ниже температур термического дожига (800–1000 °C), что обеспечивает экономию топливно-энергетических ресурсов и минимизирует образование вторичных загрязнителей, таких как оксиды азота (NOx).
Ключевые этапы и особенности внедрения
1. Обязательная предварительная очистка: Катализаторы окисления (как на основе оксидов марганца и меди, так и на основе благородных металлов) чувствительны к запыленности. Проектом обязательно предусматривается установка высокоэффективного пылеуловителя (например, рукавного фильтра) перед подачей газа на каталитический блок. Содержание пыли должно быть снижено до уровня менее 10 мг/нм³. Без этого этапа эксплуатация катализатора невозможна.
2. Технологическая схема установки каталитического окисления:
Подогрев: Очищенный от пыли газ поступает в рекуперативный теплообменник, где подогревается за счет тепла очищенных газов. Для догрева до температуры зажигания (250-400 °C) используется электрический или газовый нагреватель.
Окисление: В реакторе газ проходит через слой катализатора, где происходит окисление всех органических соединений, включая бенз(а)пирен, фенолы, ПАУ и аммиак. Расчетное повышение температуры в реакторе (ΔТ) при заданных концентрациях составляет около 40 °C.
Утилизация тепла: Горячий очищенный газ отдает тепло в теплообменнике для подогрева входящего потока, что значительно повышает энергетическую эффективность установки.
3. Типы катализаторов:
Катализаторы на основе оксидов меди и марганца: Оптимальны для большинства составов, обладают высокой устойчивостью к катализаторным ядам (сера, кремний, фосфор). Рекомендуются для удаления сложных ароматических углеводородов и имеют низкую температуру воспламенения.
Катализаторы на основе благородных металлов (палладий, платина): Применяются для газов с высоким содержанием легких алканов или в случаях, где требуется особо высокая активность при низких температурах. Обеспечивают более глубокую очистку, но более чувствительны к ядам.
Гарантированный срок службы современных катализаторов обычно составляет 24 000 часов (около 3 лет).
4. Гарантии эффективности:
Эффективность конверсии ЛОС превышает 99%.
Остаточное содержание органических веществ в выбросе не превышает 20 мг/нм³ при правильном подборе катализатора и соблюдении условий эксплуатации.
Эффективность очистки подтверждается проведением приемочных испытаний (продолжительностью 24 часа) с участием специалистов поставщика оборудования.
2. Технологическая схема установки каталитического окисления:
Подогрев: Очищенный от пыли газ поступает в рекуперативный теплообменник, где подогревается за счет тепла очищенных газов. Для догрева до температуры зажигания (250-400 °C) используется электрический или газовый нагреватель.
Окисление: В реакторе газ проходит через слой катализатора, где происходит окисление всех органических соединений, включая бенз(а)пирен, фенолы, ПАУ и аммиак. Расчетное повышение температуры в реакторе (ΔТ) при заданных концентрациях составляет около 40 °C.
Утилизация тепла: Горячий очищенный газ отдает тепло в теплообменнике для подогрева входящего потока, что значительно повышает энергетическую эффективность установки.
3. Типы катализаторов:
Катализаторы на основе оксидов меди и марганца: Оптимальны для большинства составов, обладают высокой устойчивостью к катализаторным ядам (сера, кремний, фосфор). Рекомендуются для удаления сложных ароматических углеводородов и имеют низкую температуру воспламенения.
Катализаторы на основе благородных металлов (палладий, платина): Применяются для газов с высоким содержанием легких алканов или в случаях, где требуется особо высокая активность при низких температурах. Обеспечивают более глубокую очистку, но более чувствительны к ядам.
Гарантированный срок службы современных катализаторов обычно составляет 24 000 часов (около 3 лет).
4. Гарантии эффективности:
Эффективность конверсии ЛОС превышает 99%.
Остаточное содержание органических веществ в выбросе не превышает 20 мг/нм³ при правильном подборе катализатора и соблюдении условий эксплуатации.
Эффективность очистки подтверждается проведением приемочных испытаний (продолжительностью 24 часа) с участием специалистов поставщика оборудования.

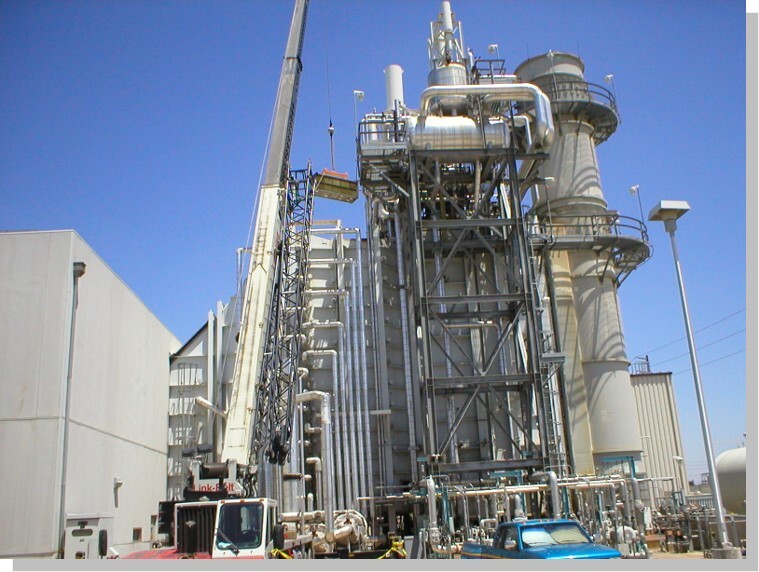

Установка каталитического окисления

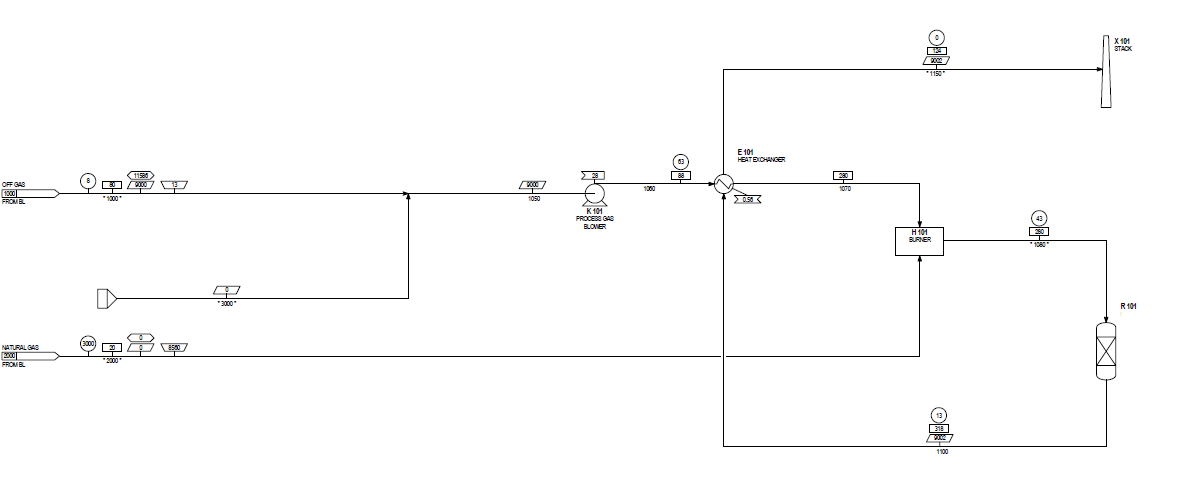

Для эффективного обезвреживания отходящих газов грануляции пека предлагается типовая установка каталитического окисления. Это не просто реактор с катализатором, а полностью укомплектованный, готовый к подключению и пуску технологический модуль, объединяющий в себе все необходимые узлы для очистки газа. Рассмотрим основные элементы этой системы.
Диаграмма каталитической установки очистки газов грануляции пека.
K 101 | Газодувка технологического газа |
E 101 | Теплообменник |
E 102 | Нагреватель |
R 101 | Реактор CATOX |
X 101 | Дымовая труба |
Система подачи и регулирования газа
Газодувка (К 101):
Первым элементом установки является газодувка технологического газа. Она устанавливается на входе и выполняет две ключевые функции:
На входе в газодувку предусмотрен воздухозаборник с регулируемой заслонкой. Он выполняет несколько функций:
Первым элементом установки является газодувка технологического газа. Она устанавливается на входе и выполняет две ключевые функции:
- Создает необходимое разрежение для забора газа от источника выбросов (грануляторов).
- Обеспечивает коррекцию перепада давления во всей технологической цепочке, компенсируя гидравлипическое сопротивление аппаратов (фильтров, теплообменников, реактора).
На входе в газодувку предусмотрен воздухозаборник с регулируемой заслонкой. Он выполняет несколько функций:
- Пуск: Используется для продувки системы свежим воздухом во время прогрева установки.
- Останов: Подача воздуха для вытеснения остаточных горючих газов из системы перед остановом.
- Регулировка концентрации (разбавление): При работе на насыщенных газах (с высоким содержанием органических компонентов) подмес воздуха ограничивает рост температуры в реакторе, предотвращая перегрев катализатора.
Теплообменный узел (рекуперация тепла)
Теплообменник "газ-газ" (Е 101):
Это центральный элемент энергоэффективности установки. Он работает по принципу рекуперации:
Холодный поток: Неочищенный газ, поступающий с газодувки, проходит через теплообменник и нагревается за счет тепла горячего очищенного газа, выходящего из реактора.
Горячий поток: Очищенный газ, имеющий температуру после реакции 250–400 °C, отдает свое тепло и охлаждается перед выбросом в атмосферу.
Регулировка: Для точного поддержания температуры на входе в реактор предусмотрен байпас теплообменника. Часть холодного газа может миновать теплообменник, регулируя температуру смеси.
Это центральный элемент энергоэффективности установки. Он работает по принципу рекуперации:
Холодный поток: Неочищенный газ, поступающий с газодувки, проходит через теплообменник и нагревается за счет тепла горячего очищенного газа, выходящего из реактора.
Горячий поток: Очищенный газ, имеющий температуру после реакции 250–400 °C, отдает свое тепло и охлаждается перед выбросом в атмосферу.
Регулировка: Для точного поддержания температуры на входе в реактор предусмотрен байпас теплообменника. Часть холодного газа может миновать теплообменник, регулируя температуру смеси.
Узел подогрева газа
Нагреватель (Е 102):
Несмотря на эффективную рекуперацию, тепла отходящих газов часто недостаточно для достижения температуры "зажигания" (250–280°C). Для этого на входе в реактор установлен нагреватель.
Тип: Может быть электрическим (наиболее распространен для компактных установок) или газовым.
Функции:
o Догрев: Обеспечивает повышение температуры газа до рабочей в нормальном режиме при низкой концентрации ЛОС.
o Пусковой прогрев: Используется для первоначального прогрева катализатора до рабочей температуры (расчетное время прогрева с 20°C до рабочей температуры составляет ~3 часа).
Поддержка температуры: В автоматическом режиме поддерживает температуру катализатора даже в режиме ожидания.
Несмотря на эффективную рекуперацию, тепла отходящих газов часто недостаточно для достижения температуры "зажигания" (250–280°C). Для этого на входе в реактор установлен нагреватель.
Тип: Может быть электрическим (наиболее распространен для компактных установок) или газовым.
Функции:
o Догрев: Обеспечивает повышение температуры газа до рабочей в нормальном режиме при низкой концентрации ЛОС.
o Пусковой прогрев: Используется для первоначального прогрева катализатора до рабочей температуры (расчетное время прогрева с 20°C до рабочей температуры составляет ~3 часа).
Поддержка температуры: В автоматическом режиме поддерживает температуру катализатора даже в режиме ожидания.
Реактор каталитического окисления (R 101)
Это сердце установки, где происходит непосредственное обезвреживание загрязнителей.
Конструкция: Вертикальный аппарат с нисходящим потоком газа. Содержит одну полку с насыпным слоем катализатора.
Принцип работы: Нагретый газ проходит через слой катализатора (например, медно-марганцевый или палладиевый). На поверхности катализатора при температуре 250–400°C происходит интенсивное окисление органических соединений до CO₂ и H₂O.
Тепловыделение: Реакция окисления является экзотермической. При типичных концентрациях ЛОС расчетное повышение температуры в реакторе (ΔТ) составляет около 40°C.
Безопасность: Реактор оснащен системами защиты от превышения температуры на входе и выходе, а также от попадания в систему взрывоопасных смесей (анализатор нижнего предела взрываемости и пламегаситель на входе).
Конструкция: Вертикальный аппарат с нисходящим потоком газа. Содержит одну полку с насыпным слоем катализатора.
Принцип работы: Нагретый газ проходит через слой катализатора (например, медно-марганцевый или палладиевый). На поверхности катализатора при температуре 250–400°C происходит интенсивное окисление органических соединений до CO₂ и H₂O.
Тепловыделение: Реакция окисления является экзотермической. При типичных концентрациях ЛОС расчетное повышение температуры в реакторе (ΔТ) составляет около 40°C.
Безопасность: Реактор оснащен системами защиты от превышения температуры на входе и выходе, а также от попадания в систему взрывоопасных смесей (анализатор нижнего предела взрываемости и пламегаситель на входе).
Система очистки от пыли (обязательное условие)
Важно подчеркнуть, что каталитический реактор не является средством очистки от пыли. Напротив, пыль и смолистые аэрозоли, содержащиеся в отходящих газах грануляции пека, являются для него катализаторным ядом и приводят к быстрой дезактивации.
Поэтому в состав комплексного решения обязательно входит узел предварительной очистки:
Высокоэффективный пылеуловитель (на схеме не показан, но является критичным дополнением): Как правило, это рукавный фильтр, который устанавливается перед подачей газа на каталитическую установку.
Требования: Содержание пыли после этого узла должно быть снижено до уровня менее 10 мг/нм³. Без этого этапа эксплуатация катализатора невозможна, и все гарантии эффективности теряют силу.
Поэтому в состав комплексного решения обязательно входит узел предварительной очистки:
Высокоэффективный пылеуловитель (на схеме не показан, но является критичным дополнением): Как правило, это рукавный фильтр, который устанавливается перед подачей газа на каталитическую установку.
Требования: Содержание пыли после этого узла должно быть снижено до уровня менее 10 мг/нм³. Без этого этапа эксплуатация катализатора невозможна, и все гарантии эффективности теряют силу.
Дымовая труба (Х 101)
Заключительный элемент установки — дымовая труба, через которую очищенный газ выбрасывается в атмосферу. Она располагается непосредственно на выходе из теплообменника. Место установки и высота трубы определяются на этапе проектирования с учетом требований к рассеиванию и санитарно-защитной зоны.
Автоматизация и безопасность
Установка представляет собой полностью автоматизированный модуль, готовый к встраиванию в систему АСУТП предприятия:
Система управления (PLC): Оснащена сенсорным экраном и обеспечивает полностью автоматическую работу, включая регулирование температуры, пуск, останов и режим ожидания. Предусмотрен коммуникационный модуль для связи с центральной системой управления.
Контроль и защита: В ключевых точках установлены датчики температуры и давления. Система безопасности включает контроль работы воздуходувки и нагревателя, защиту от превышения температуры в реакторе и защиту от создания взрывоопасной атмосферы.
Диагностика: Предусмотрены средства диагностики для проверки работоспособности оборудования и датчиков в рабочем режиме.
Система управления (PLC): Оснащена сенсорным экраном и обеспечивает полностью автоматическую работу, включая регулирование температуры, пуск, останов и режим ожидания. Предусмотрен коммуникационный модуль для связи с центральной системой управления.
Контроль и защита: В ключевых точках установлены датчики температуры и давления. Система безопасности включает контроль работы воздуходувки и нагревателя, защиту от превышения температуры в реакторе и защиту от создания взрывоопасной атмосферы.
Диагностика: Предусмотрены средства диагностики для проверки работоспособности оборудования и датчиков в рабочем режиме.
Заключение и выводы
Очистка газов установок грануляции пека является комплексной инженерной задачей. Технология каталитического окисления представляет собой наилучшее доступное решение (НДТ) для этих целей, обеспечивая соблюдение самых жестких экологических нормативов. Однако критическим условием ее успешного применения является обязательное наличие высокоэффективной ступени предварительной пыле- и смолоочистки, которая защитит катализатор от отравления и закоксовывания. Данный подход позволяет не только достичь требуемых концентраций вредных веществ (включая бенз(а)пирен и ПАУ), но и сделать процесс энергоэффективным за счет низкой рабочей температуры и рекуперации тепла, что соответствует современным требованиям промышленной экологии и энергосбережения.
