Сотовые кордиеритовые катализаторы и тепло аккумулирующая керамика: полный обзор шести типов

Кордиеритовая и муллитовая керамика с сотовой структурой является основой систем газоочистки и рекуперации тепла благодаря низкому коэффициенту теплового расширения, высокой пористости и термической стабильности. В зависимости от экологических норм и типа очищаемых выбросов ниже рассмотрены шесть основных разновидностей керамических изделий. Дополнительно рассмотрены теплоаккумулирующие керамические материалы для установок RTO (Регенеративный термический окислитель), RCO (Регенеративный каталитический окислитель) и HTAC (высокотемпературное сжигание воздуха).

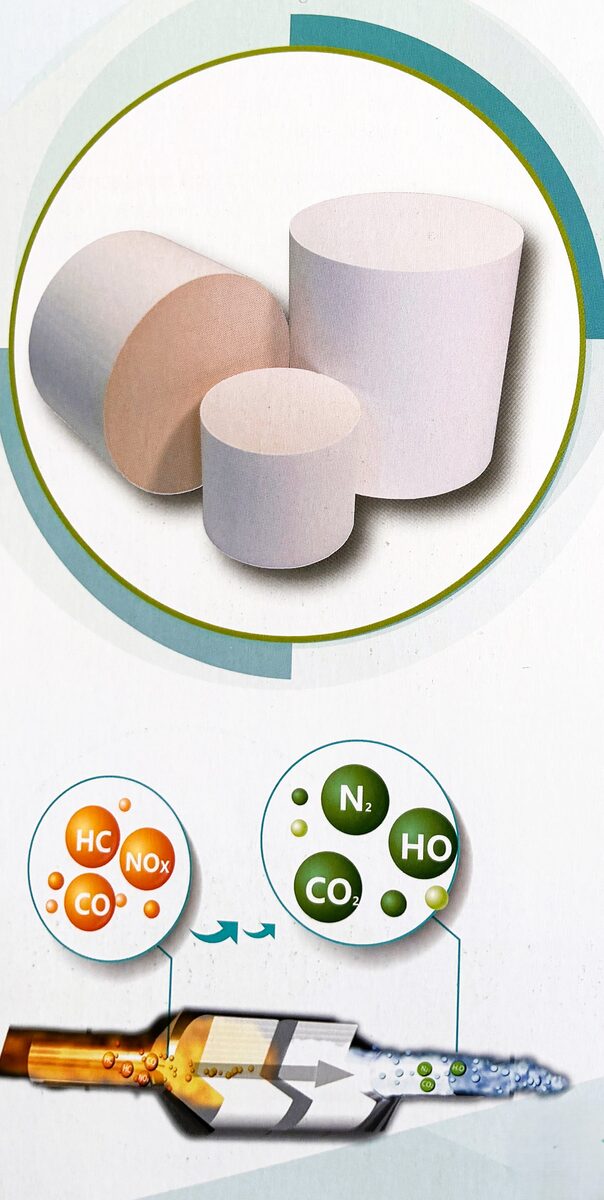

1. TWC (Three-Way Catalyst, трёхкомпонентный катализатор) — для бензиновых двигателей

Назначение: очистка выхлопных газов бензиновых двигателей от оксида углерода (CO), углеводородов (HC) и оксидов азота (NOx).
Усредненные характеристики:

Коэффициент теплового расширения (КТР): ≤ 1,2×10⁻⁶/°C
Плотность ячеек: 300–600 CPSI (ячеек на квадратный дюйм)
Толщина стенок: от 0,17 мм (для 600 CPSI) до 0,45 мм (для 300 CPSI)
Диапазон диаметров: 57–170 мм (круглые) и до 169,7×169,7 мм (квадратные)
Водопоглощение: 20–26% (обеспечивает стабильную адгезию каталитического слоя)
Рабочая температура: до 800°C
Химический состав: кордиерит (Al₂O₃ ~35%, SiO₂ ~45–50%, MgO ~13–15%)

Особенности: тонкие стенки (до 0,17 мм) обеспечивают низкое противодавление; высокая удельная поверхность (до 1294 м²/м³ для 600 CPSI) способствует эффективному нанесению активных компонентов (платина, палладий, родий). Применяется в системах выпуска бензиновых автомобилей, соответствующих стандартам Евро IV–VI.

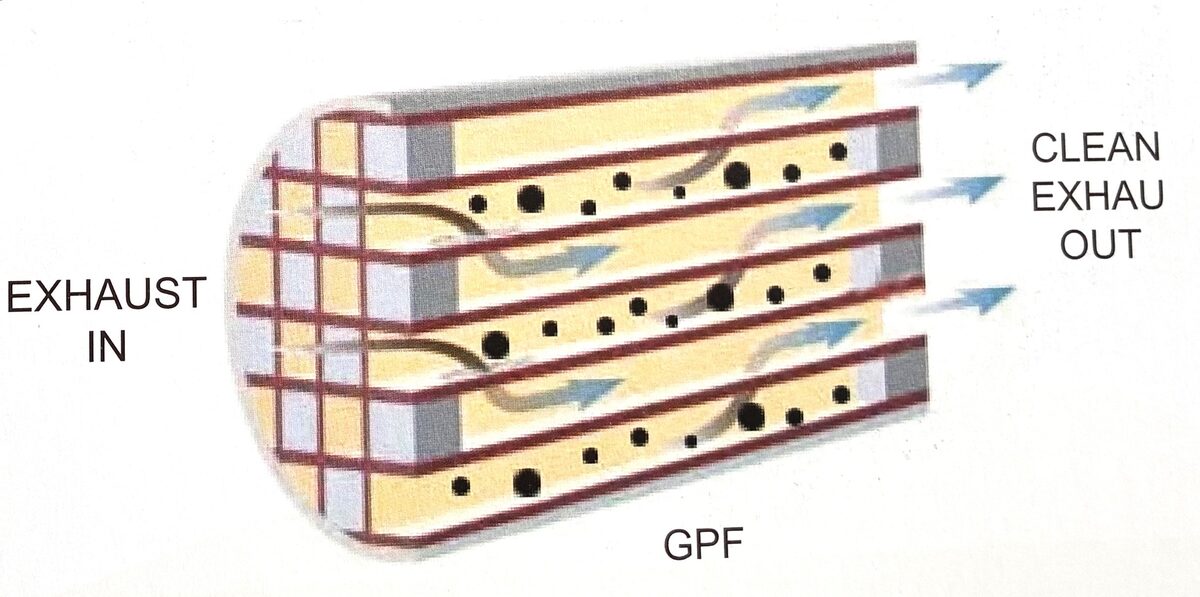

2. GPF (Gasoline Particulate Filter) — сажевый фильтр для бензиновых двигателей с прямым впрыском

Назначение: улавливание твердых частиц (PM) и сажи для соответствия нормам Евро VI и Китай VI.
Усредненные характеристики:

Плотность ячеек: 300 CPSI
Диапазон диаметров: 100–145 мм
Пористость: высокая (40–50%)
Узкое распределение пор по размерам
Эффективность фильтрации: > 90% по массе частиц (PM) и > 95% по количеству частиц (PN)
Термостойкость при регенерации: до 800–900°C

Особенности: фильтры данного типа сочетают высокую эффективность улавливания с низким перепадом давления. Узкий диапазон размеров пор обеспечивает задержание наночастиц сажи при сохранении проходимости. Применяются в системах выпуска бензиновых автомобилей с непосредственным впрыском топлива.

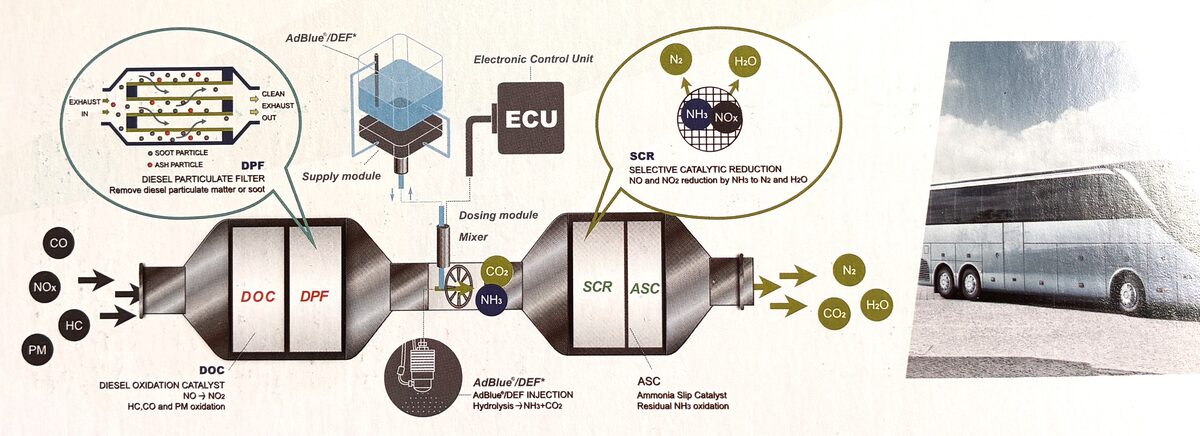

3.DOC/SCR — для дизельных двигателей (окислительный катализатор + система селективной каталитической нейтрализации)

Назначение: окисление CO и HC (DOC - diesel oxidation catalyst) и восстановление NOx аммиаком (SCR - selective catalityc reduction) в выхлопе дизелей.
Усредненные характеристики:

Плотность ячеек: 300–600 CPSI
Максимальный диаметр: до 330 мм
КТР: ≤ 1,2×10⁻⁶/°C
Термостойкость: до 650°C
Толщина стенок: 0,22–0,45 мм

Особенности: крупногабаритные изделия (до 330 мм) позволяют использовать их на мощных двигателях грузовых автомобилей и спецтехники. Тонкостенная структура минимизирует потери мощности двигателя. Применяются с катализаторами на основе оксидов ванадия, вольфрама, титана или железо-цеолитных композиций. Широко используются у ведущих производителей дизельных двигателей.

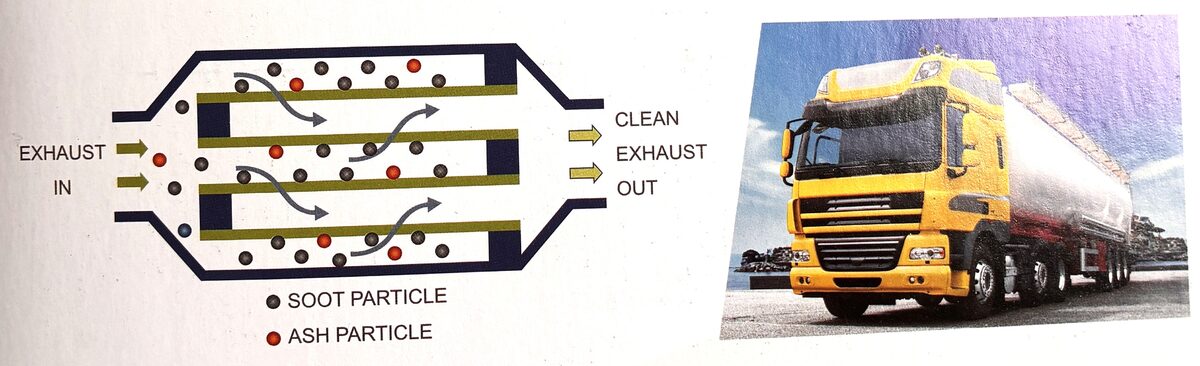

4.DPF (Diesel Particulate Filter) — сажевый фильтр для дизельных двигателей

Назначение: фильтрация твёрдых частиц (PM) и снижение количества частиц (PN) в выхлопе дизелей для соответствия нормам Евро V, VI, Китай VI, CARB, VERT.
Усредненные характеристики:

Плотность ячеек: 100–300 CPSI
Максимальный диаметр: до 355 мм (14 дюймов)
Пористость: высокая (40–50%)
Однородность распределения пор (узкий диапазон размеров пор: 8–20 мкм)
Эффективность фильтрации: > 95% по массе частиц (PM) и > 99% по количеству частиц (PN)
Термостойкость при регенерации: до 900–1000°C

Особенности: выдерживают высокие температуры активной регенерации. Однородная пористая структура обеспечивает эффективное улавливание даже наноразмерных частиц сажи. Применяются с каталитическим покрытием для пассивной регенерации (платина, оксид церия). Используются в дизельных двигателях всех классов — от легковых до магистральных тягачей и судовых установок.

5.VOC (volatile organic compound) — катализатор для очистки промышленных газов от летучих органических соединений

Назначение: каталитическое окисление летучих органических соединений (VOC) и удаление NOx из промышленных выбросов.
Усредненные характеристики:

Плотность ячеек: 50–400 CPSI (стандартный ряд: 50, 64, 100, 200, 230, 300, 400)
Диапазон размеров: диаметр 50–150 мм, квадратные сечения 150×150, 100×100, 250×50 мм
КТР: ≤ 1,2×10⁻⁶/°C
Пористость: высокая
Химический состав: кордиерит, муллит, муллит-кордиерит, высокоглинозёмистая керамика (Al₂O₃ 60–70%)
Химическая стойкость: к кислотам, щелочам, высоким температурам

Особенности: работают при температурах 250–600°C. Устойчивы к отравлению серой и хлорсодержащими соединениями. Применяются в нефтехимии, лакокрасочной промышленности и на производствах с органическими растворителями.

6. Теплоаккумулирующая керамика для RTO/RCO/HTAC

Хотя это не катализаторы в чистом виде, они часто используются в одном узле с катализаторами VOC и являются неотъемлемой частью систем терморекуперации.

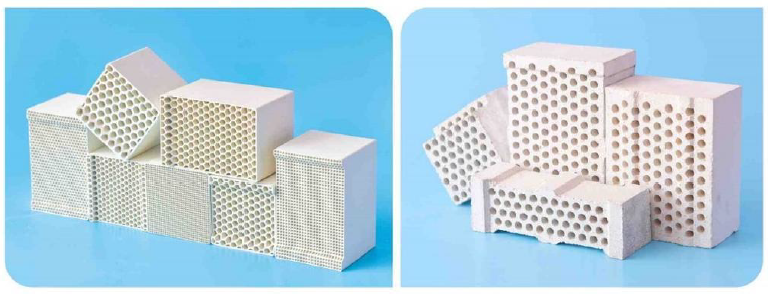

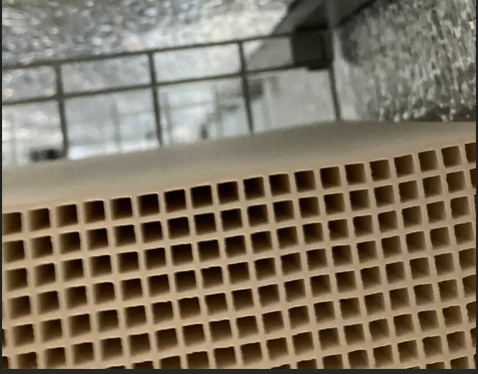

Цельные сотовые теплоаккумулирующие блоки
Размеры: 150×150×150 / 300 / 500 мм (по заказу — любые)
Плотность каналов: 25×25, 32×32, 40×40, 43×43, 50×50, 60×60 (до 3600 отверстий)
Толщина стенок:0,5–1,0 мм, ширина каналов: 1,98–4,95 мм
Удельная поверхность: 577–1294 м²/м³
Открытая пористость: 62–68%
Материалы: высокоглинозёмистый (Al₂O₃ 60–65%), муллит, кордиерит, муллит-кордиерит, карбид кремния, циркониевый муллит
Температура эксплуатации: до 1350–1500°C
Область применения: установки RTO (регенеративные термические окислители), регенерация отработанных кислот, утилизация шахтного метана (VAM)

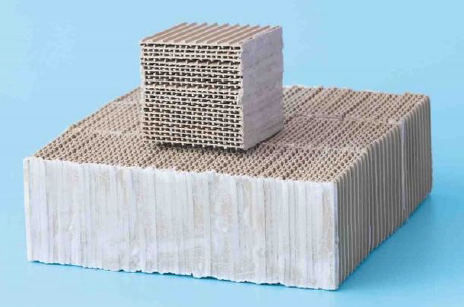

Сборные пластинчатые теплоаккумулирующие блоки
Размеры блока: 305×305×101 мм (или 12×12×4 дюйма), отдельные пластины 100×100×6,8–11,6 мм
Удельная поверхность: 410–655 м²/м³
Открытая пористость: 54–69%
Насыпная плотность: 730–1200 кг/м³
Материал: кремнезёмисто-глинозёмистая керамика (SiO₂ 67–76%, Al₂O₃ 16–25%)
Особенности: низкая цена, устойчивость к запылённым газам, кислотостойкость ≥ 98%, работа до 1200°C, осевая прочность на сжатие ≥ 0,4–0,7 МПа

Керамические насадки типа «седло» и теплоаккумулирующие шары

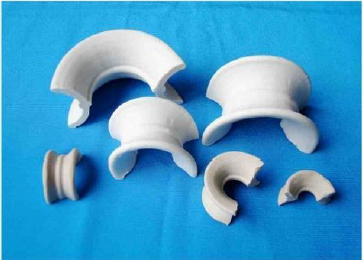

Сёдла:
Размеры: 19–76 мм (3/4″ – 3″) по эквивалентному диаметру
Удельная поверхность: 92–330 м²/м³
Открытая пористость: 67–76%
Насыпная плотность: 520–700 кг/м³
Применение: поддержка основных слоёв, распределение потоков, заполнение мёртвых зон

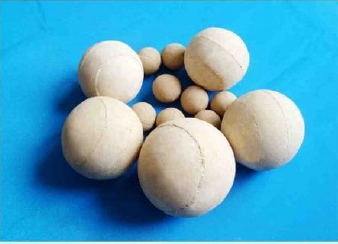

Теплоаккумулирующие шары:
Диаметры: 12, 16, 18, 20, 25, 30, 38, 50 мм
Материалы: низко- (Al₂O₃ ≥ 18%), средне- (≥ 65%) и высокоглинозёмистые (≥ 90%)
Насыпная плотность: 1300–1800 кг/м³
Теплоёмкость: ≥ 1000–1500 Дж/(кг·К)
Теплопроводность: 2,3–3,0 Вт/(м·К)
Термостойкость: ≥ 30 циклов (нагрев до 520°C → охлаждение в воде)
Температура размягчения под нагрузкой: до 1550°C
Преимущества: дешевизна, прочность, возможность многократного использования после просеивания
Недостатки: меньшая удельная поверхность, склонность к забиванию пылью, большее аэродинамическое сопротивление по сравнению с сотовыми блоками
Применение: заполнение зазоров, опорный слой под сотовые блоки, пылезащитный слой на входе газа, распределение потоков

Сравнительная таблица основных параметров

Тип	Назначение	Плотность ячеек, CPSI	Диаметр, мм	Ключевые свойства
TWC	Бензин (CO, HC, NOx)	300–600	57–170	Тонкие стенки 0,17–0,45 мм
GPF	Бензин (PM, PN)	300	100–145	Узкие поры, фильтрация > 90%
DOC/SCR	Дизель (CO, HC, NOx)	300–600	до 330	Крупногабарит, V₂O₅/цеолиты
DPF	Дизель (PM, PN)	100–300	до 355	Пористость 40–50%, эффективность > 95%
VOC	Промышленность (органические газы)	50–400	50–150	Химстойкость, Pt/Pd, Tзажиг 180–300°C
Тепло аккумулирующая керамика	Промышленность для RTO/RCO/HTAC	по требованию	разный	муллит, кордиерит, муллит-кордиерит, карбид кремния, циркониевый муллит, Т экспл. до 1500°C

Общие технологические преимущества всех типов

Независимо от назначения, все сотовые кордиеритовые и муллитовые катализаторы и теплоаккумулирующие блоки обладают следующими усреднёнными характеристиками:
Низкий коэффициент теплового расширения (≤ 1,2×10⁻⁶/°C для кордиерита, ≤ 5,5×10⁻⁶/°C для муллита) — устойчивость к растрескиванию при резких перепадах температур
Высокая термостойкость — работа при температурах до 1300–1500°C (кратковременно)
Развитая пористая структура — хорошая адгезия каталитических слоёв и высокая теплопередача
Механическая прочность на сжатие: осевая ≥ 0,4–0,7 МПа для сборных блоков, ≥ 15 МПа для цельных изделий
Широкий размерный ряд — возможность подбора под любой двигатель, промышленную установку или RTO-камеру
Геометрические допуски: длина/ширина ±1,5 мм (при ≤ 150 мм), высота ±1% (при > 100 мм), перпендикулярность ≤ 1–2 мм, плоскостность ≤ 1 мм
Контроль дефектов: допускается ≤ 0,3% дефектных ячеек, закупоренных каналов ≤ 8 шт./торец, отсутствующих перегородок ≤ 10 шт./торец (краевая зона 6 мм не учитывается)
Возможность изготовления по чертежам заказчика — любые сочетания L×W×H

Заключение

Благодаря этим свойствам кордиеритовые и муллитовые сотовые катализаторы и теплоаккумулирующие тела остаются золотым стандартом в системах газоочистки и энергосбережения — от легковых автомобилей до крупных ТЭЦ, химических производств и установок утилизации шахтного метана. Сочетание низкой цены, долговечности, термостойкости и гибкости размеров обеспечивает их применение в самом широком спектре отраслей.
