Каталитическое окисление в очистке CO₂: как удалить примеси и получить чистый продукт
Рассмотрена технология каталитической очистки потока углекислого газа для получения пищевой сжиженной углекислоты
Источники сырья и типовой состав примесей
Дымовые газы энергетических установок: Образуются при сжигании природного газа, мазута или угля; содержат оксиды азота (NOₓ), диоксид серы (SO₂), оксид углерода (CO), остаточный кислород и легкие летучие органические соединения. Общее содержание СО2 30-40% об.
Отходящие газы процессов ферментации: Используются в биохимической промышленности (производство этанола, дрожжей). Основные примеси — легкие алифатические углеводороды (метан, этан, этилен) и кислородсодержащие соединения (ацетальдегид, этанол, ацетон).
Газы природных скважин: Могут содержать различные углеводороды (включая тяжелые фракции), сероводород, меркаптаны и хлорированные соединения.
Технологические газы нефтехимии: Побочные потоки установок парового риформинга, производства аммиака или водорода, содержащие CO, водород и метан. Общее содержание СО2 в сырьевом газе 70-90% об.
Типовой состав газа, поступающего на каталитическую очистку
Ниже приведен детализированный состав сырьевого CO₂-содержащего газа, характерный для установок каталитического окисления в пищевой и химической промышленности. Данные основаны на реальных проектных спецификациях.
Таблица 1. Типовой состав сырьевого газа
Параметр | Значение | Примечание |
Основные компоненты | ||
CO₂, % об. | 97,0 – 98,5 | Основной компонент |
N₂, % об. | 0,5 – 2,0 | Балластный газ, удаляется дистилляцией |
O₂, ppmv | 8 000 – 12 000 | Добавляется для реакции окисления |
H₂O, ppmv | 20 – 50 | Влажность сырья |
Углеводороды (VOCs), ppmv | ||
Метан (CH₄) | 300 – 500 | Наиболее стабильный углеводород |
Этан (C₂H₆) | 150 – 250 | Легко окисляется |
Этилен (C₂H₄) | 300 – 450 | Легко окисляется |
Ацетальдегид | 3 – 10 | Кислородсодержащее соединение |
Этанол | 0,5 – 2 | Кислородсодержащее соединение |
Этилацетат | 0,1 – 0,5 | Сложный эфир |
Этиленоксид | 10 – 50 | Эпоксид, характерен для химпроизводств |
1-пропанол | 0,1 – 0,5 | Спирт |
Ацетон | 0,3 – 0,7 | Кетон |
Бензол | 0,02 – 0,05 | Ароматический углеводород |
Другие примеси | ||
H₂, ppmv | 5 – 15 | Водород |
Серосодержащие, ppmv | 0 – 5 | Зависит от источника |
Хлорированные, ppmv | 0 – 3 | Зависит от источника |
Твердые частицы (пыль), мг/Нм³ | < 0,1 | Контролируется фильтрацией |
Требования к очистке газа
Основные нормативные документы
ISBT (International Society of Beverage Technologists): Международный стандарт для CO₂ в производстве напитков.
EIGA (European Industrial Gases Association): Европейские нормы для газов пищевого качества.
ГОСТ 8050-85 (Россия): Государственный стандарт на диоксид углерода (включает сорта "Пищевой" и "Технический").
FDA (США) и EFSA (Европа): Требования регуляторных органов для контакта с пищевыми продуктами.
Требования к составу очищенного CO₂ (пищевое качество, ISBT)
Таблица 2. Основные нормативы для пищевого CO₂
Параметр | Допустимое значение (ISBT) | Примечание |
CO₂, % об. | ≥ 99,5 | Основной компонент |
Кислород (O₂), ppmv | ≤ 30 | Контролируется на всех стадиях |
Вода (H₂O), ppmv | ≤ 20 | Удаляется осушкой |
Оксид углерода (CO), ppmv | ≤ 10 | Токсичный газ |
Монооксид азота (NO), ppmv | ≤ 2,5 | Влияет на вкус и запах |
Диоксид азота (NO₂), ppmv | ≤ 2,5 | Влияет на вкус и запах |
Диоксид серы (SO₂), ppmv | ≤ 1,0 | Влияет на вкус и запах |
Аммиак (NH₃), ppmv | ≤ 2,5 | Посторонний запах |
Метанол (CH₃OH), ppmv | ≤ 10 | Токсичен |
Ацетальдегид, ppmv | ≤ 0,2 | Влияет на запах |
Бензол, ppmv | ≤ 0,02 | Канцероген |
Другие VOCs (суммарно), ppmv | ≤ 20 | Органические примеси |
Сферы применения очищенного CO₂
А. Пищевая промышленность и производство напитков (наивысшие требования к чистоте)
Это наиболее крупный и требовательный сегмент потребления CO₂. Используется для:
- Карбонизация напитков: Насыщение газированных вод, лимонадов, пива и игристых вин. Требует практически полного отсутствия органических примесей, сернистых и азотистых соединений, влияющих на вкус и запах.
- Производство сухого льда: Твердый CO₂ используется для охлаждения и замораживания продуктов при транспортировке, в пищевых производствах и для очистки поверхностей (криогенный бластинг).
- Создание инертной атмосферы: Защита продуктов от окисления при упаковке (мясные и молочные продукты, кофе, снеки), а также для консервации вин и соков.
- Регулирование pH: В системах розлива напитков.
- Сырье для синтеза: Используется в производстве карбамида (мочевины), метанола, салициловой кислоты, циклических карбонатов и других органических соединений.
- Нейтрализация щелочных стоков: Как реагент для регулирования кислотно-щелочного баланса в промышленных сточных водах.
Закачка очищенного CO₂ в нефтяные пласты для снижения вязкости нефти и вытеснения ее из порового пространства. Этот метод позволяет увеличить коэффициент извлечения нефти на 10–20 %. Для этих целей требуется технический CO₂ с минимальным содержанием H₂S и воды (во избежание коррозии оборудования).
Г. Металлургия
Используется в качестве защитной атмосферы при сварке (в смесях с аргоном или гелием) и в процессах литья для предотвращения окисления расплавов.
Д. Энергетика и экологические технологии (CCUS)
Улавливание и утилизация углерода: Очищенный CO₂ из дымовых газов ТЭС может быть направлен на захоронение в глубокие геологические формации или использован для синтеза топлива (электротопливо). Это ключевое направление декарбонизации тяжелой промышленности.
Технологические требования к каталитической очистке
Таблица 3. Требования к технологическим параметрам
Параметр | Значение | Влияние на процесс |
Температура входа в реактор | 440 °C (постоянно) | Поддерживается в течение всего срока службы катализатора |
Концентрация кислорода (O₂) | Стехиометрическая + избыток 1–2 % | Недостаток — неполное окисление; избыток — загрязнение продукта |
Ожидаемый подъем температуры (ΔT) | ≤ 20–23 °C | Зависит от содержания органических примесей |
Максимальная температура катализатора | 600 °C | Безопасный предел, превышение ведет к деградации катализатора |
Давление на входе | до 19 бар (изб.) | Повышение давления улучшает теплопередачу |
Падение давления (чистый катализатор) | < 20 мбар | При 460 °C, для монолитных катализаторов |
Содержание пыли в сырье | < 0,1 мг/Нм³ | Предотвращение забивки каналов монолита |
Содержание серы в сырье | < 0,5 ppmv | Сернистые соединения — яды для благородных металлов |
Контролируемые показатели эффективности каталитической очистки
Показатель | Значение | Условия достижения |
Метан (остаточный) | < 20 ppmv | При подаче 400 ppmv CH₄ |
Конверсия этана (C₂H₆) | > 95 % | При температуре ≥ 440 °C |
Конверсия всех VOCs | > 98 % | При стехиометрическом O₂ |
Эффективность удаления CO | > 99,9 % | Окисляется наиболее легко |
Содержание NOₓ в очищенном газе | Не увеличивается | Катализатор не окисляет N₂ |
Падение давления на катализаторе | < 20 мбар | Для монолитных катализаторов при 460 °C |
Принцип каталитической очистки и типы катализаторов
Используемые катализаторы:
1.Благородные металлы на монолитных носителях:
- Наиболее распространены катализаторы на основе платины (Pt) и палладия (Pd), нанесенные на керамические или металлические соты (монолиты). Это обеспечивает высокую удельную поверхность, низкое гидравлическое сопротивление и быстрый пуск.
- Обеспечивают эффективность окисления углеводородов выше 98%, а оксида углерода — до 99,9%.
- Типовой объем загрузки: для установки производительностью 7 000 кг/ч сырьевого газа требуется около 2 м3
- катализатора.
- Катализатор поставляется в виде готовых монолитных блоков с инструкцией по монтажу и не требует специального оборудования для загрузки.
Типичные реакции:
CH4+2O2→CO2+2H2O
C2H6+3.5O2→2CO2+3H2O
2CO+O2→2CO2
Около 60–80 % метана (наиболее стабильного углеводорода) также окисляется, а его остатки удаляются на последующих стадиях дистилляции.
Срок службы катализатора:
Ожидаемый срок службы: более 2,5 лет непрерывной работы.
Гарантированный срок службы: 15 000 часов.
Максимальная рабочая температура катализатора: 600°C (превышение ведет к необратимой деградации).
Типовая схема и состав оборудования очистки углекислого газа
Процесс каталитической очистки, как правило, интегрируется в общую линию подготовки CO₂ и включает следующее основное оборудование:
Перечень основного оборудования
1. Теплообменник рекуперации (газ-газ)
Сырой газ подогревается за счет тепла горячего очищенного газа, выходящего из реактора. Это позволяет утилизировать тепло реакции (эффективность рекуперации достигает 70–80 %) и снизить эксплуатационные расходы. Конструктивно выполняется как кожухотрубный или пластинчатый теплообменник. Применение рекуперации является ключевым фактором энергоэффективности установки, так как позволяет использовать тепло экзотермической реакции окисления для предварительного нагрева сырья.
2. Блок дозирования кислорода
В поток сырого газа перед нагревом добавляется технический кислород или воздух. Дозирование осуществляется по сигналу анализатора O₂ для обеспечения стехиометрического количества, необходимого для полного окисления примесей, но без избытка, чтобы минимизировать потери CO₂ и предотвратить загрязнение конечного продукта кислородом. Точность дозирования критически важна: недостаток кислорода приводит к неполному окислению примесей, а избыток — к необходимости дополнительной очистки от O₂ на последующих стадиях.
3. Дополнительный подогреватель
Обычно электрический или газовый калорифер, устанавливаемый для обеспечения стабильной температуры входа в реактор (особенно в периоды пуска или при низкой концентрации горючих примесей). Электрические подогреватели оснащаются тиристорными регуляторами мощности для точного поддержания температуры на уровне 440 °C. В периоды устойчивой работы при достаточном содержании VOCs подогреватель может работать в режиме минимальной мощности или отключаться, так как тепло реакции поддерживает необходимую температуру.
4. Каталитический реактор (основной аппарат)
- Вертикальный аппарат с загрузкой монолитного катализатора на основе благородных металлов (Pt/Pd), нанесенных на керамическую сотовую структуру. Типовой объем загрузки для установки производительностью 7 000 кг/ч составляет около 2 160 литров.
- Внутреннее устройство обеспечивает равномерное распределение газа по сечению слоя, что гарантирует полное использование активной поверхности катализатора и предотвращает образование зон с недостаточной или избыточной конверсией.
- Включает системы поддержания температуры для предотвращения перегрева (тепловой разгон) при высоких концентрациях VOCs. Максимальная допустимая температура катализатора составляет 600 °C; превышение этого предела ведет к необратимой деградации и потере активности.
- Реактор конструируется из нержавеющей стали AISI 304 (или AISI 316 при повышенном содержании хлоридов) для обеспечения коррозионной стойкости в условиях присутствия влаги и следов агрессивных компонентов.
5. Система охлаждения и сепарации
После реактора очищенный газ последовательно проходит через рекуперативный теплообменник (где отдает тепло сырью), затем через водяной или воздушный холодильник для конденсации влаги, а также сепаратор конденсата для удаления образовавшейся воды. Эффективность охлаждения влияет на качество конечного продукта, так как непроконденсированная влага может привести к коррозии оборудования на последующих стадиях и к несоответствию продукта стандартам по содержанию воды (для пищевого CO₂ допускается не более 20 ppmv).
6. Постобработка (хвостовые системы)
В зависимости от требований к чистоте, могут устанавливаться дополнительные блоки:
- Удаление O₂: При избытке кислорода в очищенном газе может использоваться каталитическая стадия удаления O₂ с дозировкой водорода (процесс деоксигенации). Водород подается в поток газа и в присутствии специального катализатора связывает избыточный кислород с образованием воды, которая затем удаляется осушкой.
- Адсорбционные колонны: С активированным углем или цеолитами для доочистки от остаточных хлоридов, серы и тяжелых углеводородов. Эти колонны служат финишной стадией очистки и обеспечивают удаление соединений, не подвергшихся окислению в реакторе.
- Дистилляция: Ректификационная колонна для удаления легких фракций (метана, азота) и получения высокочистого продукта. Это завершающая стадия, которая позволяет достичь концентрации CO₂ более 99,5 % и удалить инертные газы, такие как N₂, которые не удаляются на предыдущих этапах.
Материалы исполнения и ключевые инженерные решения
Материалы исполнения
С учетом возможности присутствия влаги, а также следов хлористого водорода и сернистых соединений, оборудование и трубопроводы, контактирующие с газовой средой, рекомендуется изготавливать из нержавеющей стали AISI 304 или аналогичной. Это предотвращает коррозию и обеспечивает заявленный срок службы установки (более 20 лет). При необходимости (например, при высоком содержании хлоридов) применяется сталь AISI 316.
Практика показывает, что при использовании углеродистой стали в системах с влажным CO₂ возникает интенсивная коррозия, особенно в местах образования конденсата. Поэтому применение нержавеющих сталей является стандартным решением для установок каталитической очистки.
При проектировании установок каталитической очистки CO₂ необходимо учитывать следующие аспекты:
- Гидравлическое сопротивление: Общее падение давления в системе не должно превышать расчетных значений (для реактора — менее 20 мбар). Это влияет на выбор вентилятора и энергопотребление.
- Тепловая изоляция: Качественная теплоизоляция горячих поверхностей (реактор, теплообменник, трубопроводы) снижает теплопотери и защищает персонал от ожогов.

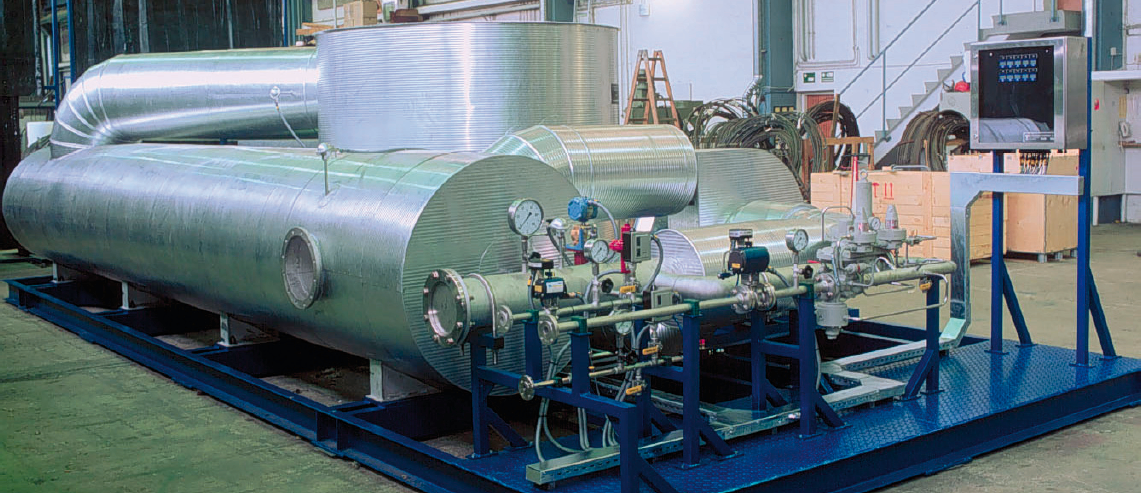

- Расположение оборудования: Компактная компоновка на единой раме упрощает транспортировку и монтаж, сокращает длину трубопроводов и снижает теплопотери.
- Локальный контроль: Наличие локальных дисплеев для отображения температуры, давления и других параметров значительно упрощает пуск и эксплуатацию, позволяя оператору быстро оценивать состояние установки без обращения к центральному пульту управления.
- Доступность для обслуживания: Конструкция должна обеспечивать удобный доступ к катализатору для его замены, а также к КИП для периодической поверки и обслуживания.
Преимущества и экономическая эффективность
Внедрение каталитического окисления в линию очистки CO₂ дает следующие преимущества:
Экологичность: Снижение выбросов парниковых газов и VOCs в атмосферу за счет их преобразования в CO₂, который является целевым продуктом.
Энергоэффективность: Низкая рабочая температура (до 440 °C) и высокая рекуперация тепла (до 80 %) делают процесс энергопотребляющим только в периоды пуска или при сверхнизких концентрациях загрязнителей.
Экономическая выгода: Снижение налоговых платежей за выбросы, уменьшение зависимости от внешних поставщиков CO₂ и получение дополнительного дохода от продажи товарного газа.
Долговечность: Прогнозируемый срок службы катализаторов составляет 15 000 – 23 000 часов, а общий ресурс установок превышает 20 лет.
Автоматизация: Установка может работать в автоматическом режиме 24 часа в сутки с минимальным участием персонала.
Компактность и гибкость: Установка монтируется на единой раме, что упрощает транспортировку и монтаж; возможна индивидуальная компоновка под требования площадки заказчика.
Примеры реализованных проектов
Год | Производительность | Местоположение |
1995 | 1 500 Нм³/ч | Скандинавия |
1996 | 1 905 Нм³/ч | Юго-Восточная Азия |
1997 | 1 900 Нм³/ч | Юго-Восточная Азия |
1997 | 2 200 Нм³/ч | Бразилия |
1999 | 4 180 Нм³/ч | Юго-Восточная Азия |
2000 | 2 900 Нм³/ч | Юго-Восточная Азия |
2016 | 7 000 кг/ч (~5 200 Нм³/ч) | Индия (проект) |
Суммарно в различных отраслях промышленности по всему миру введено в эксплуатацию более 300 каталитических установок очистки газов, что подтверждает зрелость и надежность данного инженерного решения. Технология продолжает развиваться, и к настоящему времени общее количество установок значительно превышает указанную цифру, а накопленный опыт эксплуатации составляет сотни тысяч часов успешной работы.
