Точная диагностика катализаторов газоочистки: от теории к стенду
Экспертиза ООО НПФ ТОПСЕ в тестировании катализаторов
В условиях импортозамещения и ужесточения экологических норм вопрос остаточной активности катализаторов очистки газов встает как никогда остро. Как понять, что катализатор действительно "сел"? Какой яд разрушил активные центры? При какой температуре еще возможна эффективная очистка? Когда нужно менять катализатор? Будет ли работать новый продукт?
ООО НПФ ТОПСЕ предоставляет услуги стендовых испытаний катализаторов очистки. Мы не просто даем цифры — мы моделируем реальные условия эксплуатации и находим "узкие места" системы каталитической газоочистки. Данная услуга предоставляется совместно с научными организациями и российскими партнерами, которые обладают необходимым оборудованием, персоналом, методиками выполнения определенных экспериментов. Тех задание формируется под конкретную задачу клиента ООО НПФ ТОПСЕ.
Подбор катализаторов под Ваш технологический процесс, оценка активности, срока службы происходит по математической модели, которая основана на опыте эксплуатации катализаторов очистки в промышленности РФ и СНГ на протяжении нескольких десятилетий. В совокупности со стендово-лабораторными испытаниями образцов катализаторов клиента, есть возможность определить остаточную активность катализатора, оценив срок службы до замены в заданных условиях эксплуатации.
ООО НПФ ТОПСЕ предоставляет услуги стендовых испытаний катализаторов очистки. Мы не просто даем цифры — мы моделируем реальные условия эксплуатации и находим "узкие места" системы каталитической газоочистки. Данная услуга предоставляется совместно с научными организациями и российскими партнерами, которые обладают необходимым оборудованием, персоналом, методиками выполнения определенных экспериментов. Тех задание формируется под конкретную задачу клиента ООО НПФ ТОПСЕ.
Подбор катализаторов под Ваш технологический процесс, оценка активности, срока службы происходит по математической модели, которая основана на опыте эксплуатации катализаторов очистки в промышленности РФ и СНГ на протяжении нескольких десятилетий. В совокупности со стендово-лабораторными испытаниями образцов катализаторов клиента, есть возможность определить остаточную активность катализатора, оценив срок службы до замены в заданных условиях эксплуатации.
Широкий спектр тестируемых веществ
В лаборатории есть возможность количественного измерения ЛОС и других летучих соединений с помощью различных методов:
Органические вещества (хроматографический метод «Кристаллюкс-4000М»):
Ароматические углеводороды: Стирол, ксилол (о, м, п), бензол, этилбензол, толуол и др.
Кетоны и альдегиды: Ацетон, метилэтилкетон, циклогексанон, диацетоновый спирт, формальдегид и др.
Спирты: Амиловый, бутиловый, изоамиловый, изобутиловый, пропиловый, этиловый, метанол и др.
Сложные эфиры: Бутилацетат, винилацетат, изоамилацетат, этилацетат, этилцеллозольв и др.
Предельные углеводороды: Гексан, декан, пропан, бутан, метан и др.
Неорганические газы (газоанализаторы «Монолит», «Автотест» 01.02М):
Оксид углерода (CO), Оксиды азота (NO, N₂O), Аммиак (NH₃), Кислород (O₂), Азот (N₂), Водяной пар (H₂O), Метан (CH₄), Пропан (C₃H₈)
Органические вещества (хроматографический метод «Кристаллюкс-4000М»):
Ароматические углеводороды: Стирол, ксилол (о, м, п), бензол, этилбензол, толуол и др.
Кетоны и альдегиды: Ацетон, метилэтилкетон, циклогексанон, диацетоновый спирт, формальдегид и др.
Спирты: Амиловый, бутиловый, изоамиловый, изобутиловый, пропиловый, этиловый, метанол и др.
Сложные эфиры: Бутилацетат, винилацетат, изоамилацетат, этилацетат, этилцеллозольв и др.
Предельные углеводороды: Гексан, декан, пропан, бутан, метан и др.
Неорганические газы (газоанализаторы «Монолит», «Автотест» 01.02М):
Оксид углерода (CO), Оксиды азота (NO, N₂O), Аммиак (NH₃), Кислород (O₂), Азот (N₂), Водяной пар (H₂O), Метан (CH₄), Пропан (C₃H₈)
Температурный диапазон тестирования: от "старта" до 900°C
Мы знаем, что разные катализаторы "просыпаются" при разных температурах.
- Стандартный режим: от 100°C до 800°C.
- Форсажные режимы: при необходимости температура увеличивается максимально до 900°C.
Гибкие условия подачи газа и объемные скорости
Мы контролируем не только состав, но и гидродинамику.
- Регулировка потока: Расходомеры для газов и воздуха + ротаметры + насосы для дозирования жидкостей (ЛОС).
- Объемная скорость: рассчитывается индивидуально исходя из заданного потока и объема катализатора. Есть возможность тестирования в диапазоне объемных скоростей 1000-12000 ч-1.
- Контроль концентрации: "На входе" (заданная смесь) и "На выходе" (результат очистки) с помощью хроматографа «Кристаллюкс-4000М», газоанализаторов «Монолит», «Автотест» 01.02М, ГАНК-4 и индикаторных трубок.

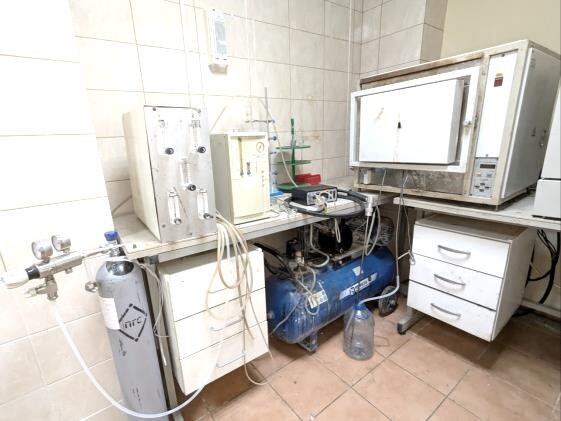

Фото лабораторного стенда
Минимальный объем образца: адаптация под любую форму
Мы понимаем, что разработчики часто располагают малыми количествами экспериментальных партий. Для выполнения тестирования необходимы сравнительно небольшие количества образцов:
- Тканевые носители: от 10 г.
- Сетчатые катализаторы: от 50 г.
- Гранулы (экструдаты): от 150 г. (Тестовый стандарт — 50 мл, возможно уменьшение до 30 мл).

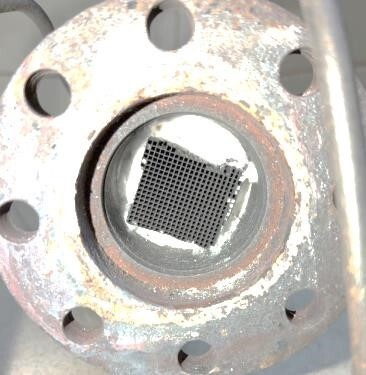

Размещение образца в реакторе
Как мы это делаем? (Методика и оборудование)
Мы используем специализированный лабораторный стенд, воспроизводящий реальные условия работы каталитического реактора. На вход подается газовая смесь, которая подается через ротаметр и катализатор в реакторе. После реактора измеряются концентрации компонентов.
Состав стенда:
Состав стенда:
- Компрессор Remeza СБ4/С-100 LB30-3.0
- Ротаметр ЭМИС ЭМ210-З-008-Б-Г (контроль объемной скорости)
- Смесительная ёмкость (склянка Дрекселя) для насыщения газовой смеси ЛОС
- Муфельная печь ПЛК-1,2-12 с точностью удержания температуры ±1°С
- Емкость с измерительным щупом (5 л) для отбора проб
- Каталитический реактор с камерами предподогрева газа и образца
Что контролируем | Как контролируем |
На входе | Задание потока и концентрации через массовые расходомеры, ротаметры, насос для ЛОС |
На выходе | Газоанализаторы «Монолит», «Полар», «ГАНК-4», хроматограф «Кристаллюкс-4000М», индикаторные трубки |
Объемная скорость | Расчет от заданного потока газа и объема катализатора |
Диагностика "отравления" (Анализ ядов)
Почему катализатор перестал работать? Просто "устал" или его отравили?
Мы внедрили двухступенчатую систему поиска ядов:
o Сканирующая электронная микроскопия (СЭМ) — визуальный контроль морфологии.
Важно: Если требуется точный фазовый состав (например, превращение оксидов в сульфиды), мы сотрудничаем со специализированными лабораториями или проводим косвенную оценку по изменению сорбционных свойств.
Мы внедрили двухступенчатую систему поиска ядов:
- Экспресс-диагностика: Портативный рентген-флуоресцентный анализатор (определение тяжелых металлов, серы, хлора, фосфора прямо на месте).
- Углубленный анализ (опционально):
o Сканирующая электронная микроскопия (СЭМ) — визуальный контроль морфологии.
Важно: Если требуется точный фазовый состав (например, превращение оксидов в сульфиды), мы сотрудничаем со специализированными лабораториями или проводим косвенную оценку по изменению сорбционных свойств.

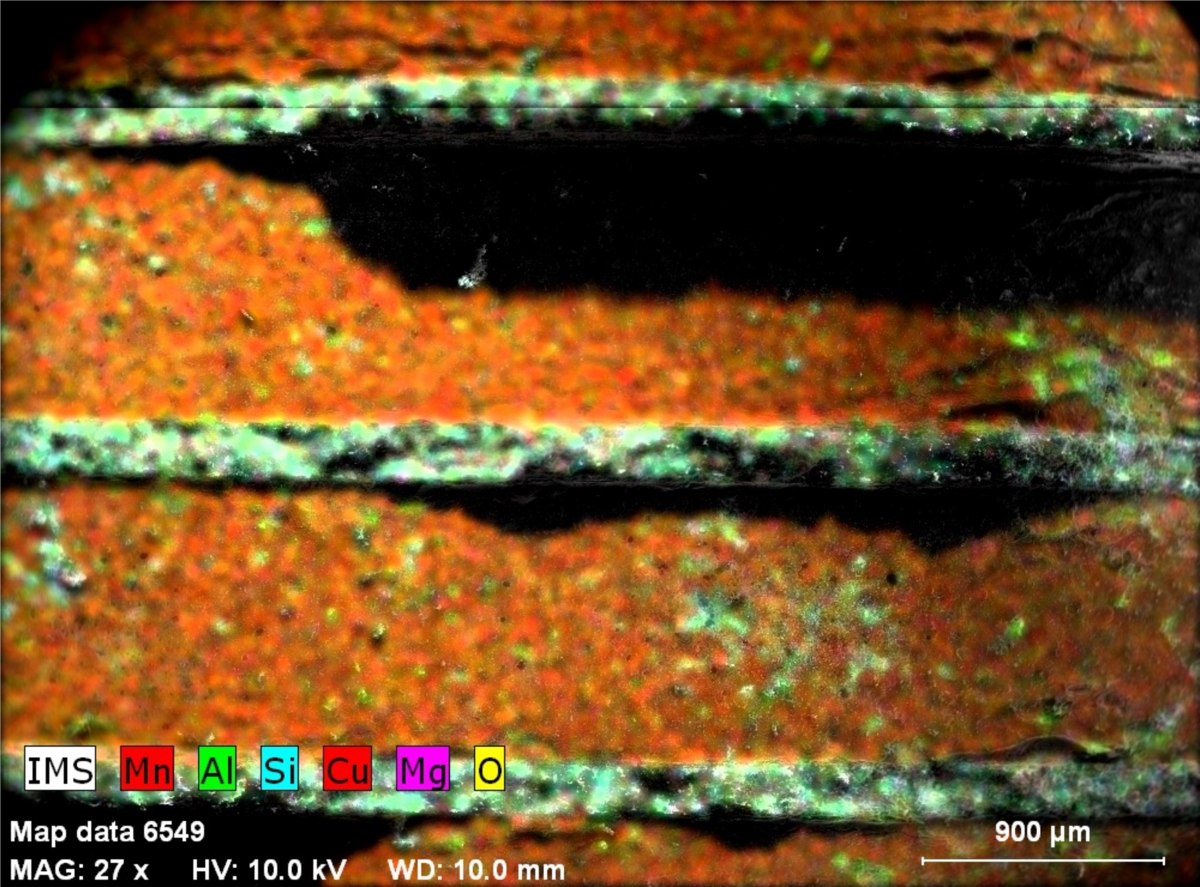

Общий вид исследуемой поверхности
Что вы получите в итоге?
- Методику проведения испытаний со схемой стенда
- Протокол испытаний с таблицами "Вход/Выход" для каждой температуры. Стендовые экспериментальные данные по оценке активности пробы катализатора на референтных газообразных соединениях. Построение зависимости конверсии компонента от температуры в реакторе при заданной объемной скорости.
- Хроматограммы и снимки элементного анализа (СЭМ/EDX). Экспериментальное определение ядов, которые могли повлиять на снижение каталитической активности
- Оценка влияния пыли на срок службы катализатора (если применимо)
- Рекомендации по допустимому температурному режиму и наличию ядов
- Описание методики математического моделирования
- Расчет адиабатического увеличения температуры окисления горючих соединений. Опишем алгоритм, проведем расчет под ваши условия эксплуатации. Выведем матбаланс реакций окисления ЛОС
- Расчет исходной зависимости конверсии горючих соединений от температуры в реакторе для свежего катализатора
- Расчет исходного перепада давления по слою катализатора, учитывая инертные шары
- Конверсия компонентов по высоте слоя катализатора. Оценка исходного количества катализатора, задействованного в реакции окисления и определение запасного объёма
- Определение срока службы - расчетного и подтвержденного. Определение запаса катализатора по сроку службы.
- Рекомендации по условиях дальнейшей эксплуатации катализатора, принимая по внимание перепад давления, температурный режим, яды в газовой смеси, критичные условия эксплуатации
- Оценка лимитов взрывобезопасности горючих компонентов в заданных условиях эксплуатации (если применимо). В случае необходимости, рекомендации по температуре и разбавлению/рециркуляции газовой смеси и безопасной эксплуатации.
Хотите проверить свой катализатор?
Не гадайте на «глаз» — доверьте диагностику приборам и инженерам с опытом стендовых испытаний.
📩 Оставьте заявку в ООО НПФ ТОПСЕ для согласования программы испытаний вашего катализатора:
укажите марку катализатора, тип носителя, загрязнители и предполагаемый температурный диапазон.
Мы подготовим индивидуальное коммерческое предложение и методику в течение 2 рабочих дней.
📩 Оставьте заявку в ООО НПФ ТОПСЕ для согласования программы испытаний вашего катализатора:
укажите марку катализатора, тип носителя, загрязнители и предполагаемый температурный диапазон.
Мы подготовим индивидуальное коммерческое предложение и методику в течение 2 рабочих дней.
Будем рады диалогу и сотрудничеству!
Оставьте контактные данные — мы свяжемся с вами в ближайшее время и предложим решение.
