Гелий как стратегический ресурс: глобальное перераспределение мощностей и технологии криогенного извлечения

Гелий занимает уникальное место в современной высокотехнологичной промышленности. Гелий является побочным продуктом переработки природного газа и относится к невозобновляемым ресурсам. Большинство современных заводов по выделению гелия перерабатывают природный газ с содержанием 0,1–0,6% об. В СССР была освоена технология извлечения гелия из «бедных» (содержание до 0,05% об.) гелиеносных газов на базе Оренбургского гелиевого завода.

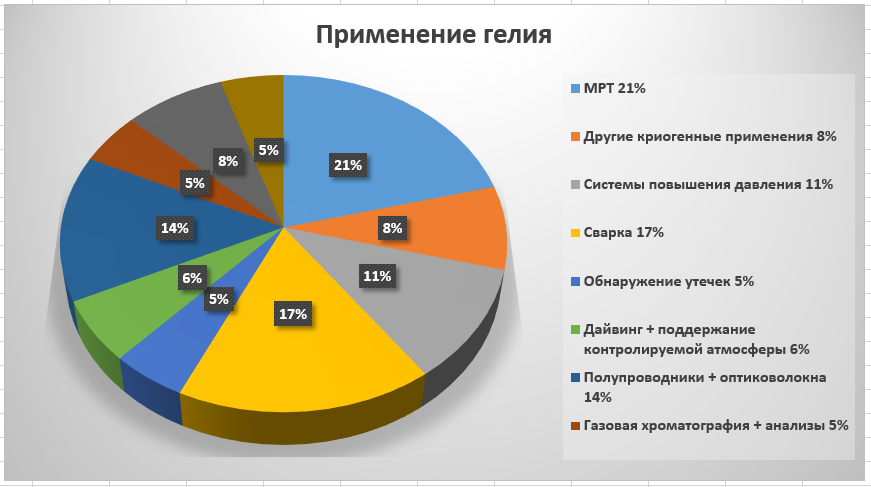

Будучи инертным, невосполнимым газом с исключительно низкой температурой кипения (-269°C), гелий является критически важным сырьём для отраслей, где замена невозможна: охлаждение сверхпроводящих магнитов в МРТ-томографах, производство полупроводников, аэрокосмическая промышленность, ядерная энергетика, волоконная оптика.
Актуальность задачи обусловлена несколькими факторами. Во-первых, гелий является невосполнимым ресурсом — попав в атмосферу, он улетучивается в космос и не может быть воспроизведён искусственно. Во-вторых, растущий спрос со стороны полупроводниковой промышленности, медицинской визуализации и коммерческих космических запусков создаёт устойчивое давление на рынок. В-третьих, геологическая редкость и высокая концентрация запасов в ограниченном числе стран превращают гелий в объект геополитического влияния. В условиях истощения государственного резерва гелия в США и роста спроса со стороны высокотехнологичных отраслей, вопросы эффективного извлечения и очистки гелия приобретают стратегическое значение.
Перспективы развития гелиевых производств в Восточной Сибири определяются тремя ключевыми факторами: наличием рыночной ниши, наличием сырьевой базы и возможностью создания экономически эффективного производства гелия, включая его добычу, выделение и транспортировку.

В технологических схемах производства высокочистого гелия одним из наиболее ответственных этапов является каталитическая очистка сырого гелия от примесей, прежде всего от водорода и метана. Для решения этой задачи применяется вертикальный адиабатический реактор, работающий в непрерывном режиме и представляющий собой классический аппарат с неподвижным слоем катализатора. Такой реактор обычно входит в состав установки сжижения гелия и служит базовым элементом для нескольких параллельных технологических линий, что обеспечивает унификацию оборудования и упрощает масштабирование производства.
Основное назначение данного аппарата — глубокая очистка потока сырого гелия, поступающего с предыдущих стадий разделения. В исходном газе максимальное содержание водорода, как правило, допускается на уровне 70 ppm (мольных долей), а содержание метана может достигать 1000 ppm. После прохождения через каталитический слой требования к продукту становятся значительно жёстче: остаточное содержание каждого из этих компонентов не должно превышать 1 ppm. Таким образом, реактор должен обеспечить снижение концентрации водорода в 70 раз, а метана — в 1000 раз, что достижимо только при использовании высокоактивной и селективной каталитической системы.
Конструктивно реактор выполняется вертикальным и работает в адиабатическом режиме, то есть без внешнего подвода или отвода тепла. Это означает, что вся тепловая энергия, выделяющаяся при экзотермической реакции окисления водорода, расходуется исключительно на нагрев газовой смеси, проходящей через слой катализатора. Такой подход позволяет поддерживать необходимую температуру без дополнительного энергопотребления, но одновременно требует точного контроля состава сырья и распределения кислорода по сечению аппарата. Одним из критических эксплуатационных параметров является гидравлическое сопротивление реактора: максимальный перепад давления на всём аппарате не должен превышать 50 кПа. Это жёсткое ограничение диктует особые требования к выбору фракции катализатора, конструкции газораспределительных устройств и регулярности обслуживания, чтобы предотвратить забивание и уплотнение слоя.
Каталитическая система, применяемая в подобных установках, основывается на благородных металлах — платине или палладии, нанесённых на пористый носитель, в качестве которого чаще всего используется гамма-оксид алюминия. В реакторе протекают две основные реакции: прежде всего, это окисление водорода до воды, сопровождающееся сильным тепловыделением, а также окисление метана, которое может проходить как до углекислого газа, так и до оксида углерода в зависимости от доступности кислорода в смеси. Для полного и стехиометрического окисления предусмотрены строгие ограничения по температурному профилю и точное дозирование кислорода перед входом в реактор.
Срок службы катализатора является одним из ключевых экономических и эксплуатационных параметров. В типовых проектах гарантийный срок службы катализаторной загрузки составляет не менее 4 лет, что свидетельствует о высокой стабильности и селективности выбранной системы. При этом резервирование реактора обычно не предусматривается, то есть установка работает в непрерывном режиме без дублирующего оборудования, а все регламентные операции, включая замену катализатора, планируются на периоды остановок производства.
Для обеспечения надёжной работы в течение всего жизненного цикла установки разрабатывается несколько расчётных сценариев, которые учитывают изменение состава сырья и возможные отклонения в режимах эксплуатации. В частности, моделируются случаи нормальной работы для разных лет эксплуатации с характерным для каждого периода составом газа, а также особые сценарии — например, увеличение содержания водорода в сырье на 50 процентов относительно проектного значения или аварийные режимы, связанные с отключением смежного оборудования, такого как турбодетандеры. Помимо этого, выделяются категории оптимизированной работы с заданной дозировкой реагентов, работы без дозировки, режимы оценки максимально достижимой производительности по факту строительства, а также кратковременные пусковые и аварийные режимы. Каждый из этих случаев тщательно просчитывается, чтобы реактор сохранял требуемую глубину очистки даже при существенных отклонениях от идеальных условий.
Таким образом, каталитический реактор представляет собой высокоэффективный аппарат, обеспечивающий снижение содержания водорода с 70 до 1 ppm и метана с 1000 до 1 ppm при адиабатических условиях и гидравлическом сопротивлении не более 50 кПа. Гарантированный четырёхлетний срок службы катализатора в сочетании с многовариантным расчётным обоснованием делает этот реактор надёжным и масштабируемым решением для установок сжижения гелия, работающих в составе крупнотоннажных газоперерабатывающих производств.

Химия процесса
В реакторах-окислителях протекают следующие экзотермические реакции:

CH₄ + 2O₂ → CO₂ + 2H₂O + Q
2H₂ + O₂ → 2H₂O + Q

Эти реакции протекают на катализаторе. В отличие от первоначальных проектных решений, где очистка от водорода осуществлялась на оксиде меди с периодической регенерацией каждые 16 часов (крайне энергоёмкий процесс с расходом 5,6 тонн оксида меди в год на одном отделении), был предложен более совершенный и экономичный процесс каталитической очистки на алюмоплатиновом катализаторе.

Применяемые катализаторы
Алюмоплатиновый катализатор. Процесс на этом катализаторе идёт непрерывно, объём оборудования меньше в десятки раз.
Оксидные катализаторы на основе меди (CuO). CuO активно используется для окисления H₂ и CO благодаря своей высокой реакционной способности. Преимущество CuO заключается в доступности и меньшей стоимости по сравнению с благородными металлами.

Принципиальная схема каталитической очистки
Очистка гелиевого концентрата осуществляется по принципиальной схеме модернизированной установки, реализующей процесс при низком давлении:

Гелиевый концентрат с примесями (H₂, CH₄, CO, N₂, O₂)
↓
ОКИСЛИТЕЛЬ (слой алюмоплатинового катализатора)
(H₂ → H₂O, CH₄ → CO₂ + H₂O, CO → CO₂)
↓
КОНДЕНСАТОР / ОСУШКА (адсорберы с цеолитом NaX)
(удаление образовавшихся H₂O и CO₂)
↓
КРИОГЕННАЯ ОЧИСТКА (низкотемпературная сепарация, адсорбция)
(удаление N₂, O₂ и остаточных примесей)
↓
ТОВАРНЫЙ ГЕЛИЙ (чистота 99,99%, марки А и Б)

Гелий окончательно перешёл из разряда нишевых газов в категорию стратегических ресурсов, определяющих технологический суверенитет государств. Перераспределение мировых мощностей, вызванное истощением американского резерва и ростом спроса в Азиатско-Тихоокеанском регионе, создаёт предпосылки для усиления роли России как одного из ключевых игроков на гелиевом рынке.
Российский опыт, реализованный на Оренбургском гелиевом заводе, демонстрирует уникальные технологические решения для извлечения гелия из бедных гелиеносных газов. Комплексный подход включает:

1. глубокую осушку сырьевого газа с использованием отечественного цеолита NaX;
2. эффективное детандирование потоков и использование пропанового и азотного холодильных циклов для достижения криогенных температур;
3. каталитическую очистку с использованием алюмоплатиновых катализаторов и технического кислорода;
4. создание подземных хранилищ гелиевого концентрата для стратегического накопления продукта.

Перспективными направлениями являются разработка Pt- и Pd-катализаторов на основе оксида алюминия, а также использование мембранных технологий разделения газов.
В условиях, когда прогнозный дефицит гелия на мировом рынке будет нарастать, а спрос в России будет расти темпами 8–10% до 2030 года, развитие собственных технологий очистки и расширение производственных мощностей в Восточной Сибири становятся приоритетами национальной экономической безопасности. Реализация программы освоения Чаяндинского и других месторождений Восточной Сибири с созданием мощностей по выделению и очистке гелия позволит не только обеспечить внутренние потребности страны, но и занять устойчивые позиции на мировом рынке, где, по прогнозам, дефицит предложения будет сохраняться на протяжении всего прогнозного горизонта до 2040 года.
