Выбор оптимального метода очистки газов при окраске рулонного проката (коил-коутинга)
Сравнение термического и каталитического методов очистки отходящих газов при окраске рулонного проката
Производство рулонного окрашенного металлопроката (коил-коутинг) является одним из наиболее технологически сложных процессов в металлургии. Наряду с высокими требованиями к качеству покрытия, данная отрасль сталкивается с серьезными экологическими вызовами, связанными с выбросами летучих органических соединений (ЛОС). Как правило, содержание растворителей в лакокрасочных материалах достигает значений до 60%, то есть в одной 200 кг бочке краски содержится до 120 кг органических растворителей, которые при нанесении на металл попадают в воздух. Решение этой задачи требует внедрения эффективных систем газоочистки, среди которых доминируют два подхода: термическое окисление (RTO) и каталитическое окисление (CO/RCO). Данная статья представляет детальный сравнительный анализ этих технологий и обосновывает преимущества каталитического метода для предприятий по окраске рулонного проката.
Основные источники выбросов и экологические требования при рулонной окраске

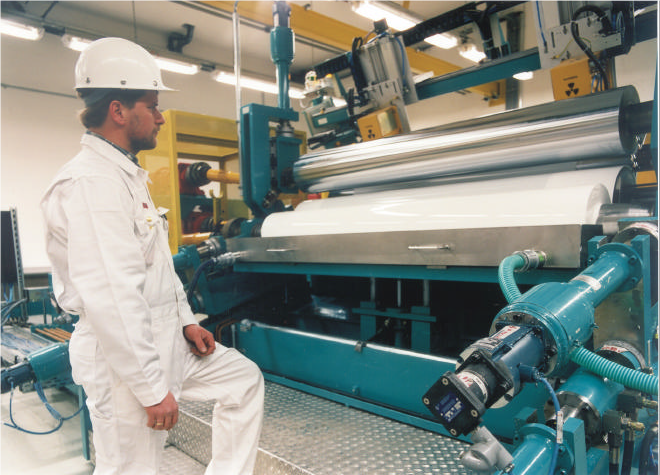

Сам процесс состоит в нанесении лакокрасочного материала на разворачиваемую полосу металла. Этим металлом обычно становится оцинкованная, холоднокатаная, электрогальванизированная сталь или алюминий. Помимо этого, в Европе применяется рулонное окрашивание стального проката с алюмоцинковым, алюмокремниевым покрытиями. После окраски металлическая лента сворачивается обратно в рулон. Перед покраской металлическая лента проходит несколько поэтапных операций обезжиривания, механической обработки поверхности, затем наносится и просушивается несколько слоев краски. Скорость процесса может быть достаточно высокой. Современные линии койл-коатинга имеют стандартную скорость 90 – 120 м/мин, а самые новые могут достигать скорости 200 м/мин.
Можно выделить следующие этапы окраски методом койл-коатинга:
Можно выделить следующие этапы окраски методом койл-коатинга:
- Промывка / полоскание
- Механическая обработка щётками
- Химическая подготовка поверхности металла
- Просушка металлической ленты
- Нанесение грунтовочного слоя краски на обе стороны ленты
- Отверждение грунтовочной краски во время прохождения ленты через первую камеру сушки (время от 6 до 60 сек.)
- Охлаждение ленты
- Нанесение верхнего слоя краски на одну или две стороны ленты
- Отверждение верхнего слоя краски во время прохождения ленты через вторую печь (время от 6до 60 секунд)
- Охлаждение ленты до температуры окружающей среды

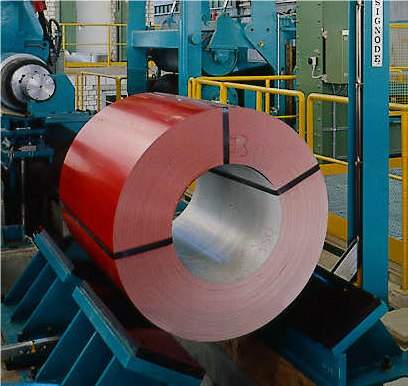

- Повторное сворачивание окрашенного металла в рулон.
В состав грунта или эмали для линии непрерывной окраски входят следующие основные компоненты:
1) Связующая смола (для эмали – это полиэфирная, полиуретановая, эпоксидная, поливинилиденфторная, акриловая, для грунта, как правило, полиэфирная смола)
2) Органические растворители
3) Пигменты (обеспечивают цвет покрытия). В красках не используются соединения тяжелых металлов - свинца, ртути, кадмия и др.
4) Сшиватель (обеспечивает полимеризацию (сшивание) связующей смолы, образуя пространственную трехмерную сетку макромолекул). В качестве сшивателя используют производные меламина, например, гексаметоксиметил меламин или его смесь с этилмеламином.
5) Катализатор. Роль катализатора заключается в активации процесса полимеризации при температуре. Используются кислоты, например, п-толуолсульфокислота.
6) Добавки придают покрытию необходимые свойства - текстуру, блеск, растекаемость и др.
Катализатор-кислота образует со сшивателем-амином соединение, которое неактивно при комнатной температуре для полимеризации смолы. В таком виде краска транспортируется и хранится. При нагревании в печи происходит распад соединения, образованного амином и кислотой, тем самым высвобождая активные амин и кислоту. Кислота выступает в качестве катализатора полимеризации смолы, амин присоединяется к смоле, сшивая макромолекулы между собой.
1) Связующая смола (для эмали – это полиэфирная, полиуретановая, эпоксидная, поливинилиденфторная, акриловая, для грунта, как правило, полиэфирная смола)
2) Органические растворители
3) Пигменты (обеспечивают цвет покрытия). В красках не используются соединения тяжелых металлов - свинца, ртути, кадмия и др.
4) Сшиватель (обеспечивает полимеризацию (сшивание) связующей смолы, образуя пространственную трехмерную сетку макромолекул). В качестве сшивателя используют производные меламина, например, гексаметоксиметил меламин или его смесь с этилмеламином.
5) Катализатор. Роль катализатора заключается в активации процесса полимеризации при температуре. Используются кислоты, например, п-толуолсульфокислота.
6) Добавки придают покрытию необходимые свойства - текстуру, блеск, растекаемость и др.
Катализатор-кислота образует со сшивателем-амином соединение, которое неактивно при комнатной температуре для полимеризации смолы. В таком виде краска транспортируется и хранится. При нагревании в печи происходит распад соединения, образованного амином и кислотой, тем самым высвобождая активные амин и кислоту. Кислота выступает в качестве катализатора полимеризации смолы, амин присоединяется к смоле, сшивая макромолекулы между собой.
Основными источниками выбросов ЛОС являются камеры нанесения краски и печи сушки/отверждения. В качестве растворителей используются ксилол, толуол, этилбензол, бутилацетат и другие органические соединения. Современные экологические нормативы (Директива ЕС 2010/75/EU, российские требования КЭР) требуют эффективности обезвреживания ЛОС не менее 95-98%, что делает выбор правильной технологии очистки критически важным.
Сравнительный анализ технологий очистки газов при рулонной окраске
Термическое окисление
Регенеративные термические окислители (RTO) являются традиционным решением для очистки газов в промышленности. Принцип работы основан на высокотемпературном окислении ЛОС при 800-1000°C в специальной камере с керамическим носителем, обеспечивающей рекуперацию тепла. Система попеременно пропускает газ через нагретые керамические слои, где происходит предварительный нагрев загрязненного воздуха перед подачей в зону окисления.
Ключевые характеристики RTO:
Ключевые характеристики RTO:
- Эффективность удаления ЛОС: 95-99%
- Тепловая эффективность: до 95%
- Высокая устойчивость к загрязнениям и переменным составам газа
Каталитическое окисление (CO/RCO)
Каталитические системы используют специальный катализатор (обычно на основе благородных металлов — платины, палладия или оксидов переходнх металлов меди и марганца), который снижает энергию активации реакции окисления. Это позволяет проводить процесс при значительно более низких температурах —250-400°C. Современные регенеративные каталитические окислители (RCO) комбинируют каталитическую технологию с рекуперацией тепла через керамические слои-теплоносители. Наиболее простым решением является установка катализатора в трубу и подача нагретого отходящего газа через него, что существенно экономит на установке дополнительного оборудрвания.
Ключевые преимущества каталитического метода
1. Энергоэффективность и снижение эксплуатационных расходов
Наиболее значимым преимуществом каталитического дожигания является снижение температуры реакции на 400-600°C по сравнению с термическим методом. Это фундаментальное различие приводит к кардинальному уменьшению потребления топлива. Согласно техническим данным ведущих производителей, каталитические окислители обеспечивают экономию топлива 40-60% по сравнению с термическими системами. Для предприятий с непрерывным циклом производства это означает миллионы рублей ежегодной экономии на природном газе.
Особенно важно, что каталитические системы достигают автотермического режима, т.е. работы без внешнего подвода топлива при концентрации ЛОС всего 1,5-2,0 г/м³, тогда как термическим окислителям для этого требуется концентрация > 4 г/м³. Учитывая современные тенденции перехода на краски с высоким сухим остатком и снижением содержания растворителей, это преимущество становится критическим.
2. Экологичность: отсутствие образования термических NOx
При высокотемпературном сжигании (выше 800°C) в RTO неизбежно происходит окисление атмосферного азота с образованием термических оксидов азота (NOx). Это создает дополнительную экологическую проблему — даже очищенные от ЛОС газы содержат новые загрязнители. Каталитическое окисление при температурах ниже 400°C полностью исключает механизм образования термических NOx, что делает выбросы экологически более чистыми.
Для предприятий, расположенных в зонах с жесткими нормативами по NOx (городская черта, особо охраняемые природные территории), это преимущество может стать определяющим при выборе технологии.
Наиболее значимым преимуществом каталитического дожигания является снижение температуры реакции на 400-600°C по сравнению с термическим методом. Это фундаментальное различие приводит к кардинальному уменьшению потребления топлива. Согласно техническим данным ведущих производителей, каталитические окислители обеспечивают экономию топлива 40-60% по сравнению с термическими системами. Для предприятий с непрерывным циклом производства это означает миллионы рублей ежегодной экономии на природном газе.
Особенно важно, что каталитические системы достигают автотермического режима, т.е. работы без внешнего подвода топлива при концентрации ЛОС всего 1,5-2,0 г/м³, тогда как термическим окислителям для этого требуется концентрация > 4 г/м³. Учитывая современные тенденции перехода на краски с высоким сухим остатком и снижением содержания растворителей, это преимущество становится критическим.
2. Экологичность: отсутствие образования термических NOx
При высокотемпературном сжигании (выше 800°C) в RTO неизбежно происходит окисление атмосферного азота с образованием термических оксидов азота (NOx). Это создает дополнительную экологическую проблему — даже очищенные от ЛОС газы содержат новые загрязнители. Каталитическое окисление при температурах ниже 400°C полностью исключает механизм образования термических NOx, что делает выбросы экологически более чистыми.
Для предприятий, расположенных в зонах с жесткими нормативами по NOx (городская черта, особо охраняемые природные территории), это преимущество может стать определяющим при выборе технологии.
3. Быстрый запуск и гибкость эксплуатации
Термические окислители требуют длительного прогрева массивной керамического слоя перед запуском — от 2 до 6 часов. Каталитические системы, благодаря значительно меньшей тепловой инерции, выходят на рабочий режим за 20-40 минут. Для производств с частыми остановками (смена рулонов, выходные дни, плановые ремонты) это дает существенную экономию топлива и повышает общую эффективность производства.
Каталитические системы также устойчивы к колебаниям концентрации ЛОС и объемов газа, сохраняя стабильную эффективность очистки при переменных нагрузках.
4. Компактность и возможность интеграции в существующее производство
Отсутствие необходимости в массивных камерах сгорания и толстой теплоизоляции делает каталитические установки значительно более компактными. Они занимают в 2-3 раза меньше площади, имеют меньший вес и не требуют мощных фундаментов. Для установки производительностью 16000 нм3/ч размеры составляют 6 х 2,5 х 2,5 м. Для модернизации существующих производств, где свободное пространство часто ограничено, это критически важное преимущество.
5. Безопасность эксплуатации
Каталитическое окисление протекает в контролируемом режиме на поверхности катализатора, без открытого пламени в объеме реактора. Это снижает риски тепловых ударов и взрывов при аварийных скачках концентрации ЛОС. Кроме того, более низкие рабочие температуры уменьшают тепловое растрескивание металла корпусов и газоходов, продлевая срок службы оборудования.
Термические окислители требуют длительного прогрева массивной керамического слоя перед запуском — от 2 до 6 часов. Каталитические системы, благодаря значительно меньшей тепловой инерции, выходят на рабочий режим за 20-40 минут. Для производств с частыми остановками (смена рулонов, выходные дни, плановые ремонты) это дает существенную экономию топлива и повышает общую эффективность производства.
Каталитические системы также устойчивы к колебаниям концентрации ЛОС и объемов газа, сохраняя стабильную эффективность очистки при переменных нагрузках.
4. Компактность и возможность интеграции в существующее производство
Отсутствие необходимости в массивных камерах сгорания и толстой теплоизоляции делает каталитические установки значительно более компактными. Они занимают в 2-3 раза меньше площади, имеют меньший вес и не требуют мощных фундаментов. Для установки производительностью 16000 нм3/ч размеры составляют 6 х 2,5 х 2,5 м. Для модернизации существующих производств, где свободное пространство часто ограничено, это критически важное преимущество.
5. Безопасность эксплуатации
Каталитическое окисление протекает в контролируемом режиме на поверхности катализатора, без открытого пламени в объеме реактора. Это снижает риски тепловых ударов и взрывов при аварийных скачках концентрации ЛОС. Кроме того, более низкие рабочие температуры уменьшают тепловое растрескивание металла корпусов и газоходов, продлевая срок службы оборудования.
Ограничения каталитического метода
Для обеспечения объективности сравнения необходимо указать на ограничения каталитической технологии:
- Чувствительность к загрязнениям: Катализатор может отравляться соединениями кремния, фосфора, серы, тяжелыми металлами, а также покрываться пылью и аэрозолями краски. Для рулонного проката это требует установки эффективной предварительной очистки (скрубберы Вентури для удаления красочного тумана).
- Периодическая замена катализатора: Катализатор имеет ограниченный срок службы (обычно 3-8 лет) и требует замены, что является дополнительной статьей эксплуатационных расходов. Однако эти затраты, как правило, многократно окупаются экономией топлива.
Когда термическое окисление предпочтительнее?
Несмотря на многочисленные преимущества каталитического метода, существуют сценарии, где RTO остается лучшим выбором:
- Высокие концентрации ЛОС (>10 г/м³): При очень высоких концентрациях теплота сгорания может привести к перегреву катализатора.
- Сильно загрязненные газовые потоки: Если предварительная очистка технически сложна или экономически нецелесообразна, RTO более устойчив к загрязнениям.
- Наличие каталитических ядов: При значительном содержании в газе соединений, необратимо отравляющих катализатор.
Рекомендации по выбору для производства рулонного проката
На основании анализа технических характеристик и особенностей производства окрашенного рулонного проката, можно сформулировать следующие рекомендации:
Каталитическое окисление (RCO) рекомендуется для:
- Современных линий с использованием красок с высоким сухим остатком
- Предприятий с жесткими нормативами по выбросам NOx
- Производств с частыми остановками и запусками
- Модернизации существующих линий с ограниченным пространством
Термическое окисление (RTO) может рассматриваться для:
- Устаревших линий с высоким содержанием растворителей >10 г/нм3
- Производств с нестабильным составом газов и высоким содержанием каталитических ядов
- Случаев, когда утилизация избыточного тепла является приоритетной (выработка пара для других нужд)
Заключение
Каталитическое дожигание представляет собой более современную, энергоэффективную и экологичную технологию очистки отходящих газов для производства рулонного окрашенного проката. Снижение энергопотребления до 4 раз, отсутствие выбросов NOx, быстрый запуск и компактность делают этот метод экономически и технологически привлекательным для большинства предприятий отрасли.
Учитывая мировые тенденции ужесточения экологического законодательства и роста цен на энергоносители, переход на каталитические системы является стратегически правильным решением, обеспечивающим не только соблюдение нормативов, но и существенное снижение операционных затрат. При правильном проектировании системы предварительной очистки и регулярном обслуживании катализатора, этот метод обеспечивает надежную и эффективную работу на протяжении всего срока службы оборудования.
Учитывая мировые тенденции ужесточения экологического законодательства и роста цен на энергоносители, переход на каталитические системы является стратегически правильным решением, обеспечивающим не только соблюдение нормативов, но и существенное снижение операционных затрат. При правильном проектировании системы предварительной очистки и регулярном обслуживании катализатора, этот метод обеспечивает надежную и эффективную работу на протяжении всего срока службы оборудования.
