Общий механизм Ленгмюра-Хиншельвуда в реакциях каталитического окисления летучих органических соединений (VOC)

Рассмотрен теоретический базис и практическое применение кинетической модели Ленгмюра-Хиншельвуда (L-H) для гетерогенно-каталитического окисления летучих органических соединений (VOC)

В данной статье рассматривается теоретический базис и практическое применение кинетической модели Ленгмюра-Хиншельвуда (L-H) для гетерогенно-каталитического окисления летучих органических соединений (VOC). Описаны элементарные стадии процесса, включая конкурирующую и неконкурирующую адсорбцию реагентов, поверхностное взаимодействие и десорбцию продуктов. Приведен вывод классического кинетического уравнения, проанализированы предельные режимы протекания реакции, а также дано сравнение механизма L-H с альтернативными моделями Ридила-Или и Марса-ван Кревелена. Для конкретных примеров — толуола и бутана — приведены полные кинетические уравнения для случаев контроля поверхностной реакцией и контроля адсорбцией VOC.

Введение

Летучие органические соединения (VOC — Volatile Organic Compounds) представляют собой обширный класс антропогенных и биогенных загрязнителей атмосферы, включающий углеводороды, спирты, альдегиды, кетоны и ароматические соединения. Каталитическое окисление является одним из наиболее эффективных и экологически безопасных методов обезвреживания промышленных газовых выбросов, позволяющим осуществлять глубокую деструкцию токсичных веществ до безвредных продуктов (CO₂ и H₂O) при относительно низких температурах (200–400 °C).
Для проектирования каталитических реакторов и оптимизации технологических процессов необходимо глубокое понимание кинетики и механизма поверхностных реакций. Исторически и практически базовой моделью для описания таких систем является гетерогенный механизм Ленгмюра-Хиншельвуда (L-H), постулирующий взаимодействие между химически сорбированными молекулами реагентов на поверхности катализатора.

Основные постулаты модели Ленгмюра-Хиншельвуда

Модель Ленгмюра-Хиншельвуда базируется на классической теории адсорбции Ирвинга Ленгмюра и включает следующие ключевые допущения:

Идеальная поверхность: Поверхность катализатора является энергетически однородной и обладает фиксированным числом эквивалентных активных центров.
Мономолекулярный слой: Каждый активный центр способен удерживать только одну адсорбированную частицу.
Отсутствие взаимодействия: Взаимодействие между адсорбированными частицами на соседних центрах отсутствует.
Поверхностный акт: Химический акт каталитического превращения происходит исключительно между молекулами (или атомами/радикалами), предварительно адсорбированными на смежных активных центрах поверхности. Адсорбция подчиняется изотерме Ленгмюра.
Лимитирующая стадия: Скорость суммарного процесса определяется либо самой поверхностной реакцией, либо адсорбцией одного из компонентов (обычно органического соединения). Продукты реакции также могут адсорбироваться на поверхности, создавая конкурентное ингибирование.

Особенности модели

Свойство	Проявление
Конкурентная адсорбция	Знаменатель содержит сумму KiCi → ингибирование продуктами и избытком реагентов
Порядок реакции	Может быть дробным, зависит от концентрации
Самоингибирование	При высоких концентрациях VOC скорость падает из-за блокировки поверхности
Температурная зависимость	Сложная: константа скорости k растёт с температурой, константы адсорбции Ki падают

Типичные катализаторы

Нанесённые благородные металлы: Pt/Al₂O₃, Pd/Al₂O₃, Pt-Pd/Al₂O₃
Окисление CO, углеводородов, спиртов, альдегидов
Температурный диапазон: 150–400 °C

Достоинства:

Хорошо описывает кинетику на благородных металлах
Учитывает конкурентное ингибирование продуктами
Позволяет моделировать обратимые реакции

Недостатки:

Предполагает идеальную поверхность (редко встречается в реальности)
Не учитывает латеральные взаимодействия
Сложность при большом количестве компонентов

Элементарные стадии и общий вывод кинетического уравнения модели Ленгмюра-Хиншельвуда

Стадии механизма

Рассмотрим общий случай глубокого окисления условного летучего органического соединения B молекулярным кислородом A=O₂ на активных центрах катализатора X.

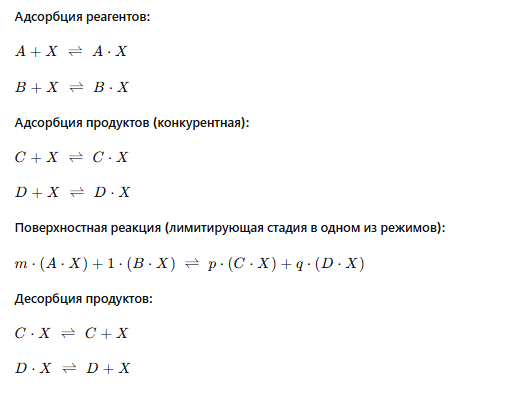

ЗЭлементарные стадии и общий вывод кинетического уравнения модели Ленгмюра-Хиншельвуда

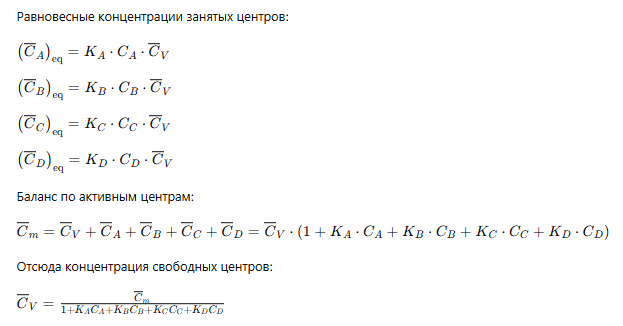

Изотерма Ленгмюра для многокомпонентной системы

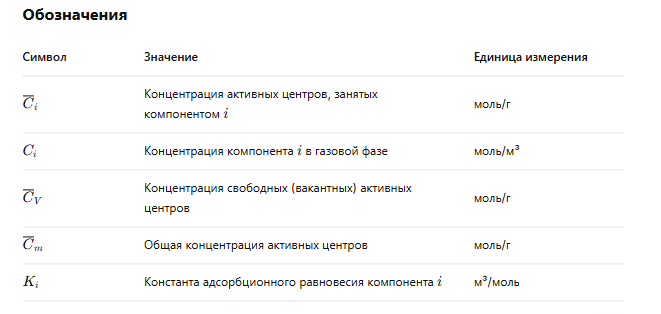

Физический смысл константы K_i:

K_i характеризует сродство компонента i к поверхности катализатора. Чем больше K_i, тем сильнее адсорбируется данный компонент.

Знаменатель (1+∑K_iC_i) отражает конкурентную адсорбцию: чем больше концентрация любого компонента и чем выше его адсорбционная способность Ki, тем меньше доля свободных центров.

Два режима лимитирования модели Ленгмюра-Хиншельвуда

1. Контроль поверхностной реакцией

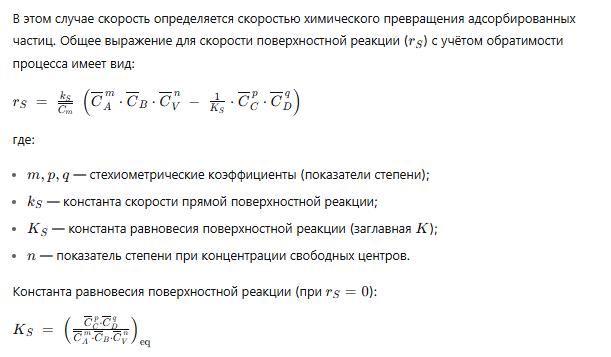

Контроль поверхностной реакцией для модели Ленгмюра-Хиншельвуда

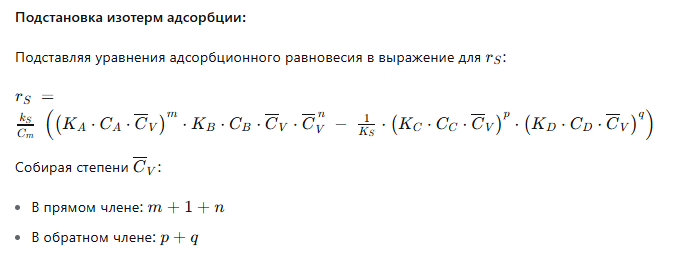

Уравнение адсорбционного равновесия модели Ленгмюра-Хиншельвуда

2.Контроль адсорбцией VOC (компонента B)

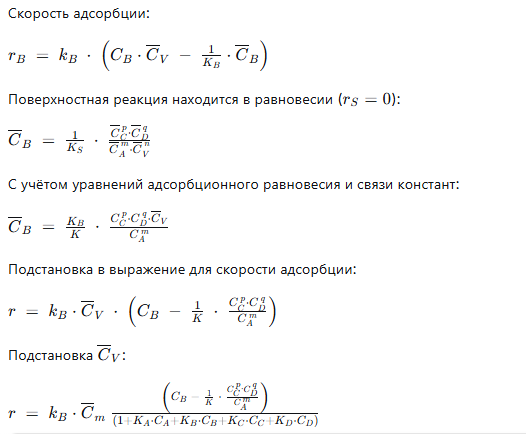

Уравнения для контроля адсорбцией VOC (компонента B) модели Ленгмюра-Хиншельвуда

Частные случаи: окисление толуола и бутана по модели Ленгмюра-Хиншельвуда

Окисление толуола

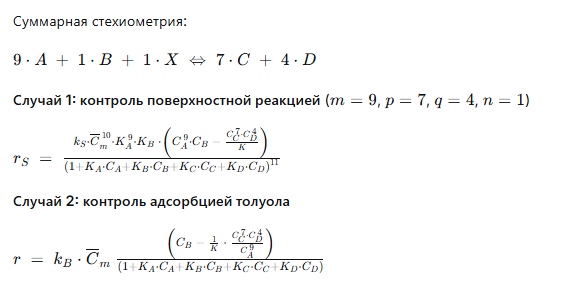

Кинетические уравнения каталитического окисления толуола по модели Ленгмюра-Хиншельвуда

Окисление бутана

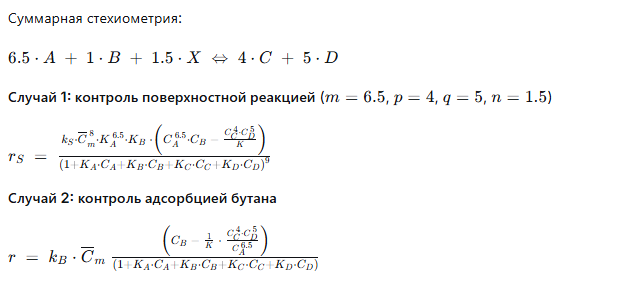

Кинетические уравнения каталитического окисления бутана по модели Ленгмюра-Хиншельвуда

Неконкурирующая адсорбция (на разных типах центров)

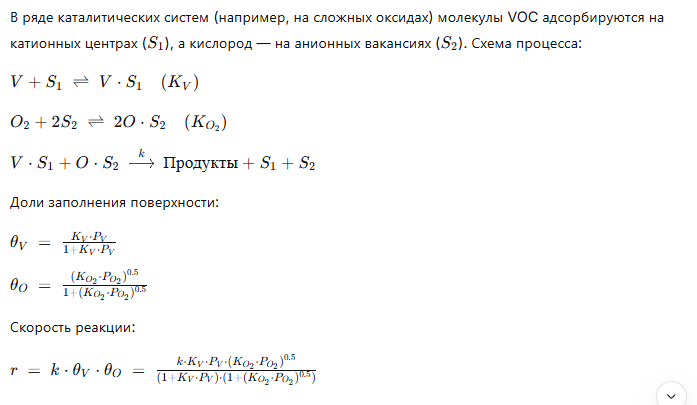

Уравнения для неконкурирующая адсорбции на разных типах центров модели Ленгмюра-Хиншельвуда

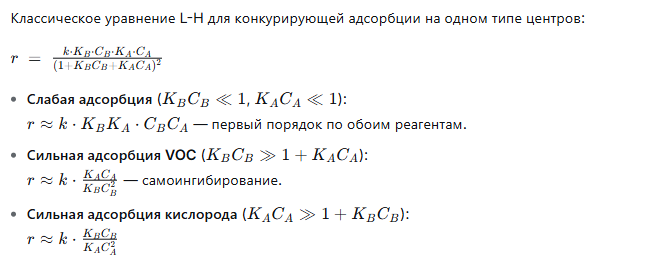

Анализ предельных режимов (для конкурирующей адсорбции) для модели Ленгмюра-Хиншельвуда

Альтернативные модели механизма каталитического окисления летучих органических соединений VOC

Модель Ридила-Или (или Ридила-Райдела)

В катализе очистки газов от летучих органических соединений (VOC) помимо механизма Ленгмюра-Хиншельвуда (L-H) широкое применение находят две альтернативные модели: Ридила-Или (Eley-Rideal, E-R) и Марса-ван Кревелена (Mars-van Krevelen, M-vK). Каждая из этих моделей базируется на различных предположениях о природе активных центров, механизме взаимодействия реагентов и роли кислорода в окислении.
Ниже представлено детальное описание других двух моделей, включая постулаты, типичные катализаторы и области применения.

Модель Ридила-Или (иногда называемая моделью Ридила-Райдела) предполагает, что:

Только один из реагентов адсорбируется на поверхности катализатора (обычно кислород или органическое соединение).
Второй реагент атакует адсорбированный слой непосредственно из газовой фазы (или из физически адсорбированного состояния).
Поверхностная реакция происходит при столкновении газообразной молекулы с адсорбированной частицей.
Продукты реакции могут десорбироваться в газовую фазу.

Характерные особенности

Свойство	Проявление
Отсутствие конкуренции	Только один реагент занимает активные центры
Порядок по неадсорбирующемуся реагенту	Первый порядок во всём диапазоне концентраций
Ингибирование	Только со стороны адсорбирующегося компонента
Механизм	«Ударный» — реакция при столкновении

Типичные катализаторы

Некоторые полиметаллические и сплавные системы
Каталитическое гидрирование (например, гидрирование этилена на никеле)
Отдельные реакции окисления на металлах
Температурный диапазон: часто при низких температурах или на специфических поверхностях

Достоинства:

Более простое кинетическое уравнение (менее громоздкое)
Хорошо описывает реакции, где один реагент слабо адсорбируется
Требует меньше параметров для подгонки

Недостатки:

Применима только для специфических систем
Не учитывает конкурентную адсорбцию продуктов
Менее обоснована теоретически (маловероятно, что газообразная молекула вступает в реакцию без предварительной адсорбции)

Модель Марса-ван Кревелена (последовательного окисления-восстановления)

Модель Марса-ван Кревелена (иногда называемая редокс-моделью или моделью последовательного окисления-восстановления) предполагает:

Кислород поступает из кристаллической решётки оксида металла, а не из газовой фазы.
Процесс состоит из двух стадий:

Восстановление катализатора: VOC реагирует с кислородом решётки, восстанавливая оксид металла до более низкой степени окисления, и образуются CO₂ и H₂O.
Реокисление катализатора: Восстановленный катализатор реагирует с газообразным кислородом, восстанавливая исходное состояние оксида.

3.Лимитирующей стадией может быть либо восстановление, либо реокисление, либо обе стадии.
4.Активные центры — это кислородные вакансии и ионы металла в различных степенях окисления.

Характерные особенности

Свойство	Проявление
Источник кислорода	Кристаллическая решётка оксида
Механизм	Последовательное восстановление и реокисление
Порядок по VOC	От 0 до 1 в зависимости от условий
Порядок по кислороду	От 0 до 1 в зависимости от условий
Роль газообразного кислорода	Только для реокисления катализатора

Типичные катализаторы и системы

Оксиды переходных металлов: V₂O₅, MnO₂, CuO, Co₃O₄, CeO₂
Смешанные оксиды: V₂O₅/TiO₂, CuO-CeO₂, MnOₓ-CeO₂
Каталитическое окисление углеводородов, CO, сажи
Температурный диапазон: 200–500 °C

Достоинства:

Физически обоснована для оксидных катализаторов
Учитывает участие кислорода решётки (экспериментально подтверждено изотопными методами)
Хорошо описывает кинетику на широком диапазоне концентраций

Недостатки:

Не учитывает адсорбцию органических соединений
Требует знания стехиометрии восстановления
Модель не описывает начальные периоды работы катализатора (индукционный период)

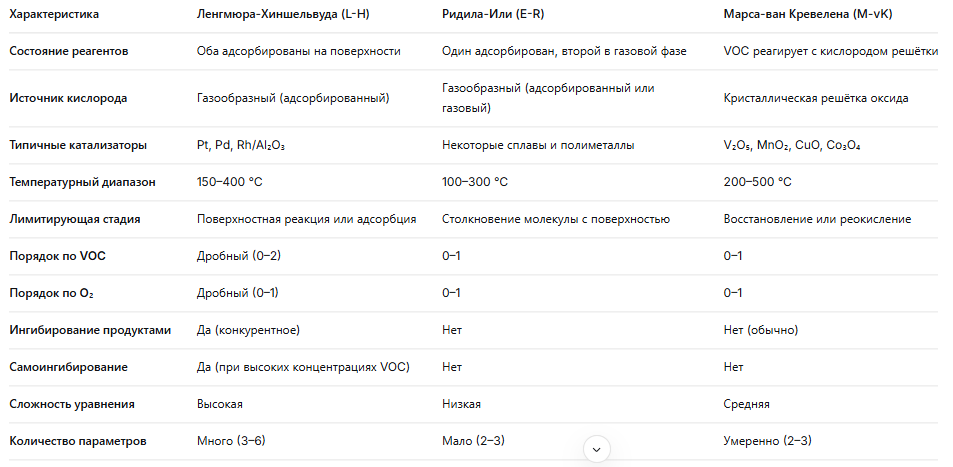

Сравнительная таблица моделей механизма каталитического окисления VOC

Практические рекомендации по выбору модели механизма каталитического окисления VOC

Для катализаторов на основе благородных металлов (Pt, Pd): Рекомендуется использовать модель Ленгмюра-Хиншельвуда, так как она наилучшим образом описывает конкурентную адсорбцию и ингибирование продуктами.
Для оксидных катализаторов (V₂O₅, MnO₂, CuO): Рекомендуется использовать модель Марса-ван Кревелена, поскольку участие кислорода решётки подтверждено экспериментально.
Для систем с очень слабой адсорбцией одного из реагентов: Может быть применена модель Ридила-Или, но её применимость ограничена.
При наличии ингибирования продуктами: Только модель модель Ленгмюра-Хиншельвуда учитывает этот эффект явным образом.

Выводы

Общий механизм Ленгмюра-Хиншельвуда является фундаментальным инструментом гетерогенного катализа. Применительно к окислению летучих органических соединений он наилучшим образом описывает процессы, протекающие на платиновых и палладиевых катализаторах при умеренных температурах. Понимание кинетических закономерностей, вытекающих из модели L-H, позволяет эффективно минимизировать эффекты отравления каталитической поверхности избытком субстрата и точно рассчитывать материальный баланс.
Для конкретных VOC — толуола и бутана — получены полные кинетические уравнения как для случая контроля поверхностной реакцией, так и для случая контроля адсорбцией органического компонента.

Три рассмотренные модели (L-H, E-R, M-vK) описывают различные механизмы гетерогенно-каталитического окисления. Выбор конкретной модели должен основываться на природе катализатора, экспериментально наблюдаемых кинетических закономерностях (порядки реакции, наличие ингибирования, температурная зависимость) и данных изотопных исследований. Наиболее универсальной и теоретически обоснованной для процессов очистки газов на благородных металлах является модель Ленгмюра-Хиншельвуда, в то время как для оксидных катализаторов предпочтительнее модель Марса-ван Кревелена.

Боресков Г. К. Гетерогенный катализ. — М.: Наука, 1988. — 304 с.
Томас Дж., Томас М. Гетерогенный катализ. — М.: Мир, 1969. — С. 34–42.
Spivey J. J. Complete catalytic oxidation of volatile organic compounds // Industrial & Engineering Chemistry Research. — 1987. — Vol. 26, No. 11. — P. 2165–2180.
