На практике состав и расход газов на очистку часто меняются в зависимости от режимов работы основного технологического оборудования, объединения нескольких потоков от разных узлов, залповых выбросов, частых остановов, изменения сырья в основном процессе. Разные режимы эксплуатации и составы отходящих газов необходимо учитывать в подборе катализатора и расчетах объема, а также при проектировании для обеспечения стабильности процесса. Другими словами, стабильность работы каталитической установки позволяет сгладить температурные скачки, вызванные изменениями концентраций и расходов окисляемых соединений ЛОС, а также достичь оптимальной без перегрузок эксплуатацию катализатора.

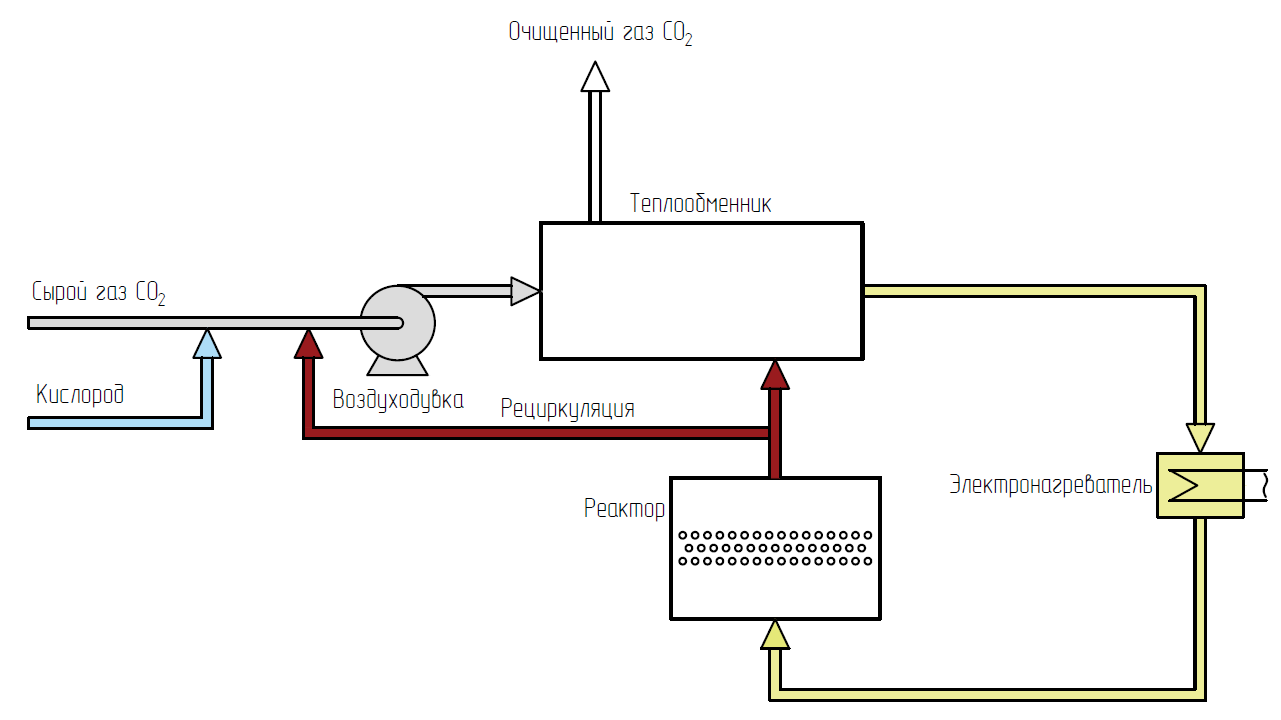

Еще одним способом контроля температуры и общего процесса окисления является добавление дозированного количества кислорода. Это применяется, например, в процессе окисления водорода в потоке углекислого газа, который применяется в производстве карбамида (рис.2). Добавление стехиометрического количества кислорода в исходный газ позволяет ограничить окислительный процесс и соответственно перегрев катализатора. При этом необходимо подчеркнуть, что в условиях низкого содержания кислорода активность катализатора также снижается.
Как правило, скрубберы и каплеотбойники до реактора позволяют убрать избыток влаги, водорастворимые примеси из исходного газа и тем самым подготовить газ для каталитического окисления. Если исходный газ собирается из нескольких источников, то скруббер является буфером и позволяет гомогенизировать поток и снизить разброс концентраций компонентов. Скрубберы после реактора позволяют провести доочистку газа от неокисляемых компонентов таких как хлороводород, бромоводород, молекулярные бром, хлор, NOx, ди- и триоксиды серы.
Одна из примеров приведен ниже:
Отходящий газ от производства с концентрацией фенола, МЕК, ксилола, галогенпроизводных углеводородов в диапазоне 0-3 г/нм3 от десяти точек выбросов 1 проходит через предварительный водяной скруббер 2. В смесителе 3 происходит смешение газа на очистку с горячими газами от горелки 6. Затем с помощью газодувки 4 поступает в регенеративный теплообменник с керамическими слоями 5, где предварительно нагревается. Далее газ проходит через горелку 6, нагревается до нужной температуры и попадает в реактор. После сжигания ЛОС до СО2, Н2О, Cl2, HCl, Br2 и HBr, отходящий газ проходит через регенеративный теплообменник 5, отдает избыточное тепло и охлаждается в тушильной камере 8. Окончательная очистка перед выбросом в дымовую трубу происходит в щелочном скруббере 9, где нейтрализуются Cl2, HCl, Br2 и HBr. Дополнительным оборудованием перед каталитической очисткой могут быть циклоны, системы очистки от диоксида серы, пыли и др.
Требование заказчиков гарантировать максимальную очистку, например, 99,99% приводит к кратному удорожанию установки каталитического окисления как за счет увеличения объема катализатора, так и за счет дополнительного оборудования. Это является платой за достижение стабильности в работе каталитической установки и как следствие высокой степени очистки. Более жесткие требования по очистке диктуют необходимость увеличения степени рециркуляции газов, использования более эффективных теплообменников, более сложных систем автоматического регулирования. Например, увеличение степени конверсии с 99% до 99,9% потребует увеличения объема катализатора более чем на 50%. Поэтому рациональные требования к очистке позволяют оптимизировать стоимость как катализатора, так и оборудования. Оптимальным уровнем конверсии соединений с помощью каталитического окисления составляет 90,0-99,0% в зависимости от сложности процесса.
Таким образом, стабильность работы каталитической установки — это результат оптимально подобранных инженерных решений, основанных на реалистичных исходных данных. Каждый из описанных факторов вносит свой вклад в создание устойчивой системы очистки, способной сглаживать скачки концентраций компонентов в газе и эффективно осуществлять теплообмен. Это в свою очередь, позволяет достичь предсказуемой эксплуатации катализатора без перегрузок и перегрева и высокой степени очистки.
