Комплексная очистка отходящих газов от NOx: обзор технологий и сравнительный анализ
Обзор технологий очистки газов от оксидов азота NOx
Введение
В мировой практике сложилось несколько подходов к очистке газов от NOx. В этой статье мы рассмотрим основные методы, проведем их сравнительный анализ и подробно остановимся на перспективной комбинированной технологии, которая сочетает каталитическое окисление с мокрой очисткой в высокоэффективном скруббере Вентури.
Основные методы очистки от NOx
Метод селективного каталитического восстановления (Selective Catalytic Reduction) является на сегодняшний день самым распространенным в мире. Суть процесса заключается в восстановлении оксидов азота аммиаком (NH₃) или мочевиной на поверхности твердого катализатора до безопасного азота и водяного пара.
Ключевые характеристики SCR:
· Рабочая температура: 240–450°C (в зависимости от типа катализатора).
· Эффективность: до 85–96% при оптимальных условиях.
· Реагенты: аммиак (токсичный и опасный в обращении) или мочевина.
· Катализаторы: на основе оксидов ванадия, цеолитов с медью или железом.
Недостатки метода:
· Требуется строгий контроль подачи аммиака для предотвращения его «проскока» (выброса непрореагировавшего аммиака в атмосферу).
· Катализаторы чувствительны к отравляющим компонентам (сера, тяжелые металлы, пыль).
· При наличии SO₂ в газе возможно образование сульфатов аммония, которые забивают оборудование.
· Высокая стоимость катализаторов и необходимость их периодической замены.
SCR эффективен на крупных энергетических установках, где температура газов стабильна, но для технологических газов с переменным составом и температурой он не всегда оптимален.
Селективное некаталитическое восстановление (SNCR)
Характеристики:
· Эффективность: 30–70%.
· Преимущества: простота, низкая стоимость.
· Недостатки: узкий температурный «окно» эффективности, большой расход реагента, высокий проскок аммиака.
Этот метод обычно применяется как предварительная мера в сочетании с другими технологиями.
Абсорбционные методы (мокрая очистка)
Варианты абсорбции:
· Щелочная абсорбция (растворами NaOH, Ca(OH)₂, KOH).
· Окислительная абсорбция (с добавлением H₂O₂, озона, перманганата калия) для перевода нерастворимого NO в растворимый NO₂.
· Абсорбция азотной кислотой (с получением концентрированной HNO₃).
Преимущества:
· Относительная простота оборудования.
· Возможность получения товарных продуктов (нитратов).
Недостатки:
· Низкая эффективность при малых концентрациях NOx.
· Большие объемы сточных вод.
Проблема утилизации отработанных растворов.

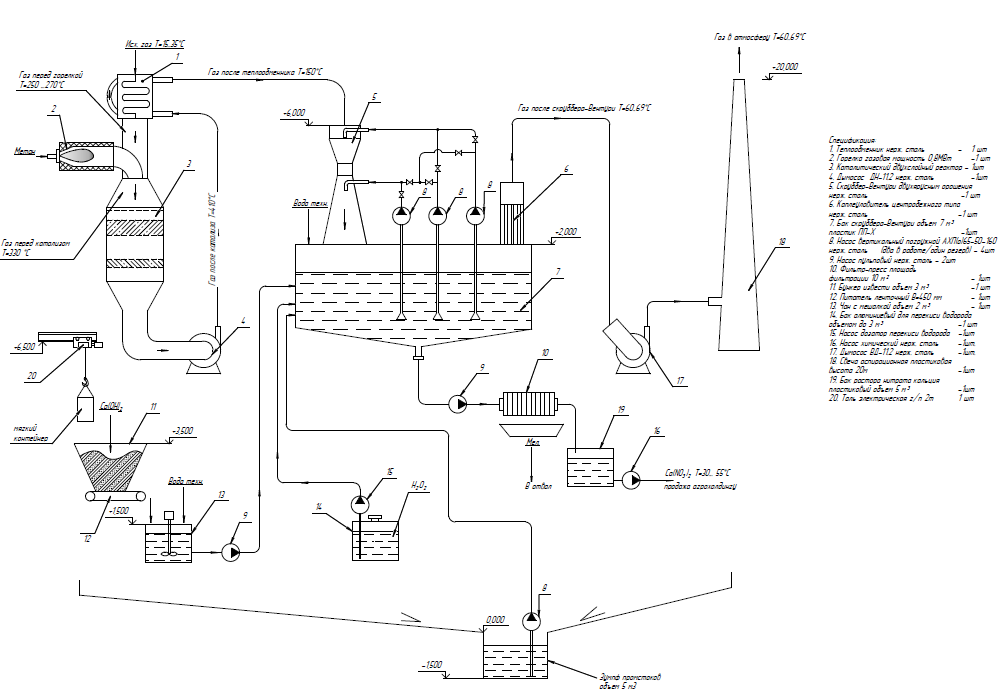

Комбинированная технология: каталитическое окисление + скруббер Вентури
Принцип работы
1. Предварительный подогрев. Исходный газ с температурой 15–35°C поступает в пластинчатый теплообменник, где нагревается за счет тепла горячих газов, выходящих из каталитического реактора. Эффективность теплообмена достигает 65%, что позволяет значительно сократить расход топлива на подогрев.
2. Догрев до реакционной температуры. Поскольку после теплообменника температура газа недостаточна для каталитической реакции (необходимо 330°C), производится подмешивание высокотемпературных топочных газов от газовой горелки. При устойчивом режиме работы расход природного газа составляет всего 28–30 нм³/ч.
3. Каталитическое окисление. Нагретый газ поступает в двухслойный каталитический реактор, где происходит окисление токсичных компонентов (HCN, NH₃ и др.). В результате экзотермической реакции температура газового потока повышается до 410°C, а азотсодержащие соединения конвертируются в NO и NO₂.
4. Рекуперация тепла. Горячий газ после реактора направляется в тот же теплообменник, отдавая тепло холодному входному газу. Это позволяет использовать тепло реакций окисления и снижает расход топлива в три раза по сравнению с прямым нагревом.
5. Мокрая очистка в скруббере Вентури. Охлажденный до 150–170°C газ поступает в скруббер Вентури с двухъярусным орошением. Здесь одновременно протекают три ключевых процесса:
o Охлаждение газа до 60–69°C.
o Абсорбция NOx с образованием азотистой и азотной кислот.
o Окисление NO до NO₂ с помощью перекиси водорода, добавленной в оборотный раствор.
Химия процесса в скруббере
При контакте газа с раствором происходят следующие реакции:
1. 2NO₂ + H₂O = HNO₃ + HNO₂ (сорбция диоксида азота).
2. HNO₂ + H₂O₂ = HNO₃ + H₂O (окисление азотистой кислоты перекисью водорода).
3. Ca(OH)₂ + 2HNO₃ = Ca(NO₃)₂ + 2H₂O (нейтрализация азотной кислоты известковым молоком).
4. Ca(OH)₂ + CO₂ = CaCO₃↓ + H₂O (побочное связывание CO₂ с образованием карбоната кальция).
5. CaCO₃ + 2HNO₃ = Ca(NO₃)₂ + CO₂↑ + H₂O (растворение карбоната при снижении pH до 4).
Таким образом, конечными продуктами являются:
· Нитрат кальция (Ca(NO₃)₂) — ценное азотное удобрение (раствор с содержанием 20–30%).
Карбонат кальция (CaCO₃) — мел, который может использоваться для известкования почв.
Преимущества перед другими технологиями
Параметр | SCR-технология | SNCR | Мокрая щелочная абсорбция | Каталитическое окисление + скруббер Вентури |
Эффективность | 85–96% | 30–70% | 70–90% | 90–99% |
Используемые реагенты | Аммиак (токсичный) | Аммиак/мочевина | Щелочи | Известь, H₂O₂ (безопасные) |
Температурный режим | 240–450°C | 850–1100°C | 20–60°C | 330–410°C (реактор), 60–70°C (скруббер) |
Проблемы эксплуатации | Отравление катализаторов, проскок NH₃ | Проскок NH₃, низкая эффективность | Утилизация стоков, пенообразование | Карбонатные отложения (решаемо цикличной работой) |
Побочные продукты | Нет (N₂, H₂O) | Нет (N₂, H₂O) | Сточные воды | Нитрат кальция (товарный), мел (удобрение) |
Экономическая эффективность | Высокая при стабильной работе | Низкая | Средняя | Высокая за счет продажи продуктов |
Управление карбонатными отложениями
Единственным существенным недостатком технологии является образование карбоната кальция, который может осаждаться на стенках аппаратов и трубопроводах. Для решения этой проблемы предложен циклический режим работы:
1. Накопление нитрата и карбоната кальция в оборотной пульпе в течение 3–4 суток.
2. Работа без подачи извести 6–8 часов до снижения pH до 4 (эффективность падает до 90%, но происходит растворение ранее образовавшегося карбоната по реакции 5).
3. Нейтрализация раствора известью до pH = 7.
4. Фильтрация пульпы на фильтр-прессе в течение 3–4 часов.
5. Добавление свежей воды и доведение pH до 11.
Такой подход уменьшает образование твердых отложений и сокращает частоту чисток оборудования, хотя на этапе снижения pH эффективность улавливания снижается до 90%.
Альтернативы реагентам
В качестве окислителя вместо перекиси водорода может использоваться озон, генерируемый на месте установкой синтеза озона производительностью около 3 кг/ч. Такое решение исключает расход H₂O₂, но требует значительных капитальных вложений (ориентировочно 6 млн руб. на установку) и окупается в течение 2–3 лет. Однако для большинства проектов более экономичным является использование перекиси водорода.
Заключение и выводы
SCR остается надежным решением для стационарных источников с постоянным режимом работы, но требует строгого контроля реагентов и регулярной замены катализаторов.
SNCR дешев и прост, но его эффективность ограничена.
Мокрая абсорбция хорошо справляется с большими концентрациями NOx, но создает проблему утилизации жидких отходов.
Комбинированная технология каталитического окисления со скруббером Вентури выделяется на фоне конкурентов следующими преимуществами:
· Высокая эффективность (до 99%).
· Отсутствие токсичных реагентов.
· Получение товарных продуктов (нитрат кальция для сельского хозяйства).
· Глубокая рекуперация тепла, снижающая эксплуатационные затраты.
· Полная автоматизация и надежность за счет резервирования насосного оборудования.
Несмотря на необходимость циклической очистки от карбонатных отложений, технология демонстрирует высокую технико-экономическую эффективность и может быть рекомендована для внедрения на производствах, где требуется комплексная очистка газов от NOx с утилизацией ценных компонентов.
