Роторные концентраторы и каталитическое окисление: экономичное решение для очистки больших объемов разбавленных выбросов
Рассмотрено решение роторных концентраторов для очистки отходящих газов с низким содержанием летучих органических соединений (ЛОС)
Проблема: большие потоки газов на очистку, низкие концентрации ЛОС
Многие промышленные процессы (печать, окраска, лакировка, производство электроники, сушка) генерируют огромные объемы отходящих газов — от 30 000 до 100 000 м³/ч. При этом концентрация летучих органических соединений (ЛОС) в этих газах часто невысока: как правило, ниже 1 г/нм³, а в ряде случаев составляет всего 40–200 мг/нм³.
Основная технико-экономическая трудность заключается в том, что при низком содержании органики теплоты от реакции окисления недостаточно для поддержания автотермичного режима процесса. Если очищать такой поток напрямую, требуется постоянный подвод внешнего топлива (природного газа) для нагрева огромной массы воздуха до температуры реакции (250–450 °C для катализа или 750–950 °C для термического дожига). Это делает процесс чрезвычайно затратным как по капитальным вложениям (нужны крупные реакторы и теплообменники), так и по эксплуатационным расходам.
Основная технико-экономическая трудность заключается в том, что при низком содержании органики теплоты от реакции окисления недостаточно для поддержания автотермичного режима процесса. Если очищать такой поток напрямую, требуется постоянный подвод внешнего топлива (природного газа) для нагрева огромной массы воздуха до температуры реакции (250–450 °C для катализа или 750–950 °C для термического дожига). Это делает процесс чрезвычайно затратным как по капитальным вложениям (нужны крупные реакторы и теплообменники), так и по эксплуатационным расходам.
Традиционный подход: прямая очистка всего потока от ЛОС
При классической схеме весь объем загрязненного воздуха (например, 100 000 м³/ч) подается непосредственно в окислительную установку — термический (RTO) или каталитический реактор.
Недостатки прямого подхода:
Недостатки прямого подхода:
- Высокий расход топлива. Чтобы нагреть 100 000 м³/ч воздуха с 20 °C до 350 °C, требуется сжигать значительное количество газа, особенно при концентрациях ЛОС ниже 0,7–1,0 г/нм³.
- Большие габариты оборудования. Реактор, теплообменники и газоходы должны быть рассчитаны на полный поток, что увеличивает занимаемую площадь и массу конструкции.
- Высокие капитальные затраты. Чем больше объем очищаемого газа, тем дороже оборудование, так как стоимость установки прямо пропорциональна расходу.
- Ограниченная энергоэффективность. Даже при использовании рекуперативных или регенеративных теплообменников часть тепла неизбежно теряется с выбросом.
- Избыточная нагрузка на катализатор. При большом объеме газа и низкой концентрации загрязнителей массоперенос на активных центрах катализатора неэффективен, а сам катализатор быстрее стареет из-за термоциклирования и воздействия балластного воздуха.

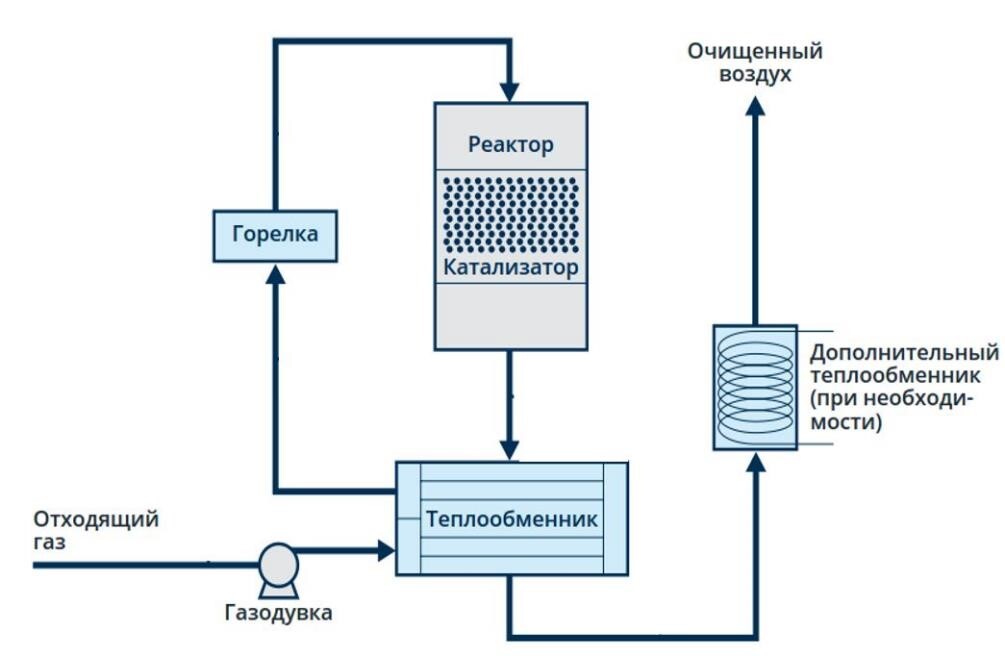

Схема прямой чистки всего потока путем нагрева перед реактором.
Альтернативное решение: роторный концентратор
Современный подход предлагает предварительное концентрирование загрязнителей с помощью роторного адсорбционного концентратора. Эта технология позволяет радикально сократить объем газа, направляемого на финальное окисление, сохраняя при этом высокую эффективность очистки.

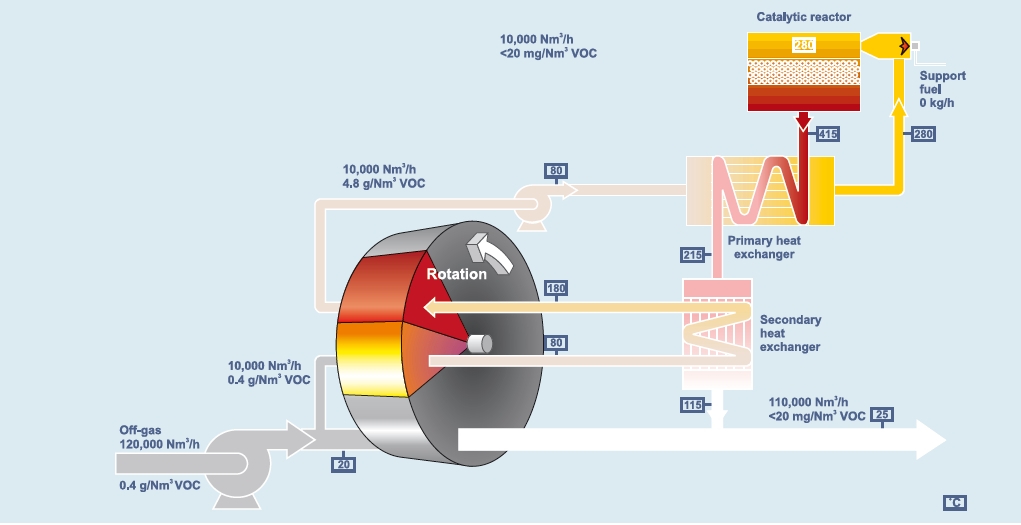

Схема каталитической очистки с использованием роторного концентратора
Адсорбенты для роторных концентраторов: типы, свойства и критерии выбора
Цеолиты
Эффективность роторного концентратора в значительной степени определяется типом адсорбента, нанесенного на носитель ротора. Выбор материала зависит от химической природы загрязнителей, условий эксплуатации и требуемых показателей очистки.
Цеолиты (синтетические алюмосиликаты)
Цеолиты — это кристаллические микропористые материалы, состоящие из алюмосиликатного каркаса с регулярной структурой пор молекулярного размера. Для роторных концентраторов используются гидрофобные цеолиты с высоким соотношением кремний/алюминий (Si/Al > 50–100).
Ключевые преимущества гидрофобных цеолитов:
Цеолиты (синтетические алюмосиликаты)
Цеолиты — это кристаллические микропористые материалы, состоящие из алюмосиликатного каркаса с регулярной структурой пор молекулярного размера. Для роторных концентраторов используются гидрофобные цеолиты с высоким соотношением кремний/алюминий (Si/Al > 50–100).
Ключевые преимущества гидрофобных цеолитов:
- Селективность к органике. Гидрофобная поверхность предпочтительно адсорбирует органические молекулы, а не воду, что делает цеолиты эффективными во влажных газовых потоках (до 80–90 % относительной влажности).
- Термическая стабильность. Цеолиты сохраняют структуру до 700–800 °C и могут регенерироваться при температурах до 250–300 °C без потери емкости.
- Негорючесть. В отличие от активированного угля, цеолит является неорганическим материалом и не самовозгорается в присутствии кислорода при высоких температурах.
- Регулируемая пористость. Путем синтеза цеолитов с разными размерами пор (например, ZSM-5, Y-тип, бета-цеолит, MOR, MFI) можно селективно адсорбировать определенные классы органических соединений.
- Устойчивость к химическим воздействиям. Цеолиты инертны к большинству органических растворителей и кислым/щелочным средам в умеренных концентрациях.
- Долгий срок службы. При корректной эксплуатации цеолитовый адсорбент сохраняет активность 5–10 лет.
- Селективность по размеру молекул. Молекулы, превышающие размер пор цеолита (например, высокомолекулярные углеводороды, тяжелые масла, пигменты), не адсорбируются. Для таких случаев требуются адсорбенты с более крупными порами.
- Эффективность для низкокипящих ЛОС. Соединения с температурой кипения ниже 80 °C (например, метанол, ацетальдегид, диметиловый эфир) слабо удерживаются цеолитами при комнатной температуре.
- Дезактивация каталитическими ядами. Соединения кремния, фосфора, хлора в высоких концентрациях могут блокировать активные центры цеолита, снижая адсорбционную емкость.
Тип цеолита | Размер пор, Å | Применение |
MFI (ZSM-5) | ~5,5 | Ароматические углеводороды (ксилол, толуол, бензол), кетоны, сложные эфиры |
MOR (Mordenite) | ~6,5 x 7,0 | Широкий спектр ЛОС, включая бутанол, хлорпроизводные |
BEA (Beta) | ~5,5 x 5,5 / 6,5 x 7,5 | Крупные молекулы (стирол, циклические соединения), хорошая стойкость к дезактивации |
FAU (Y-тип) | ~7,4 | Тяжелые углеводороды, ароматика с длинными цепями |
Активированный уголь
Активированный уголь
Активированный уголь — аморфный углеродный материал с высокоразвитой удельной поверхностью (800–1500 м²/г), получаемый из органического сырья (кокосовая скорлупа, древесина, каменный уголь).
Преимущества активированного угля:
Активированный уголь — аморфный углеродный материал с высокоразвитой удельной поверхностью (800–1500 м²/г), получаемый из органического сырья (кокосовая скорлупа, древесина, каменный уголь).
Преимущества активированного угля:
- Высокая адсорбционная емкость. Удельная поверхность угля обычно выше, чем у цеолитов, что обеспечивает высокую емкость по ЛОС при низких концентрациях.
- Широкий спектр применения. Эффективно адсорбирует большинство органических соединений, включая ароматику, спирты, сложные эфиры и галогенпроизводные.
- Относительно низкая стоимость. Активированный уголь дешевле синтетических цеолитов.
- Горючесть. Активированный уголь — горючий материал. При десорбции горячим воздухом (особенно при температурах выше 150 °C) существует высокий риск самовозгорания, особенно в присутствии кислорода и легкоокисляемых органических веществ (кетоны, альдегиды). Для безопасной работы требуются сложные системы инертизации или паровой регенерации.
- Чувствительность к кетонам. Кетоны (ацетон, метилэтилкетон, циклогексанон) могут вступать в экзотермическую реакцию с поверхностью активированного угля, приводя к локальному перегреву и воспламенению.
- Сорбция воды. В отличие от гидрофобных цеолитов, активированный уголь активно адсорбирует водяные пары, что снижает его емкость по органике во влажных выбросах и увеличивает энергозатраты на десорбцию.
- Термическая нестабильность. При температурах десорбции выше 120–150 °C возможна деструкция поверхности угля, потеря емкости и выделение смолистых продуктов.
- Короткий срок службы. Из-за окисления и накопления недесорбируемых тяжелых фракций уголь требует периодической замены каждый год.
- Области применения углеродных адсорбентов: В основном используются в стационарных адсорберах с паровой регенерацией на производствах с низкими температурами выбросов и отсутствием кетонов, например, для улавливания толуола в типографиях (с последующим возвратом растворителя в процесс). В роторных концентраторах активированный уголь применяется крайне редко из-за рисков возгорания.
Сравнение цеолитов с активированным углем
Критерий | Цеолит (гидрофобный) | Активированный уголь |
Температура десорбции | 180–220 °C (до 300 °C) | 80–150 °C (выше — риск возгорания) |
Относительная влажность | До 90 % (не критично) | < 60 % (иначе падение емкости) |
Температура самовоспламенения | Негорючий | ~300–400 °C (воспламеняется) |
Безопасность при кетонах | Безопасен | Опасность экзотермической реакции |
Адсорбция воды | Минимальная (гидрофобный) | Высокая (гидрофильный) |
Типичный срок службы | 5–10 лет | 1–3 года |
Стоимость | Высокая | Низкая/средняя |
Регенерация | Горячим воздухом | Паром или горячим воздухом с ограничениями |
Применимость в роторах | Практически всегда | Редко (только при строгих мерах безопасности) |
Практические рекомендации по использованию адсорбентов для роторного концентратора ЛОС
Для подавляющего большинства современных промышленных применений роторных концентраторов рекомендованным адсорбентом является гидрофобный цеолит. Его высокая термостойкость, негорючесть и эффективность в широком диапазоне влажностей делают его оптимальным выбором для производств с:
- выбросами, содержащими кетоны (ацетон, МЭК, циклогексанон);
- высокой влажностью газа;
- переменным составом ЛОС;
- требованиями к длительной безотказной работе.
Принцип работы роторного концентратора
Роторный концентратор — это непрерывно вращающийся цилиндрический или дисковый блок, изготовленный из носителя (например, гофрированной бумаги или керамики), покрытого гидрофобным цеолитовым адсорбентом. Цеолит обладает высокой селективностью к органическим соединениям и не сорбирует водяные пары, что отличает его от активированного угля. Ротор разделен на три функциональные зоны:
Чистый воздух (95 % от исходного объема), который можно сбрасывать в атмосферу без дополнительной очистки.
Концентрат ЛОС (всего 5–10 % от исходного объема), содержащий органику в 10–20 раз выше исходной концентрации.
Например, поток 100 000 м³/ч с концентрацией 0,5 г/нм³ превращается в поток 10 000 м³/ч с концентрацией 5,0–7,5 г/нм³. Именно этот малый высококонцентрированный поток направляется на финальное обезвреживание.
- Зона адсорбции (основной поток). До 90–95 % загрязненного воздуха проходит через ротор при температуре окружающей среды. Органические соединения улавливаются на поверхности цеолита, а очищенный воздух выбрасывается в атмосферу.
- Зона десорбции. Оставшиеся 5–10 % исходного потока предварительно нагреваются до температуры 180–220 °C и продуваются через сегмент ротора. Под воздействием тепла адсорбированные ЛОС десорбируются и переходят в этот небольшой воздушный объем, создавая высококонцентрированный газовый поток.
- Зона охлаждения. Очищенный или десорбированный воздух используется для охлаждения нагретого сектора перед его возвратом в зону адсорбции.
Чистый воздух (95 % от исходного объема), который можно сбрасывать в атмосферу без дополнительной очистки.
Концентрат ЛОС (всего 5–10 % от исходного объема), содержащий органику в 10–20 раз выше исходной концентрации.
Например, поток 100 000 м³/ч с концентрацией 0,5 г/нм³ превращается в поток 10 000 м³/ч с концентрацией 5,0–7,5 г/нм³. Именно этот малый высококонцентрированный поток направляется на финальное обезвреживание.
Финальная стадия — каталитическое окисление
Высококонцентрированный поток после десорбции направляется в установку каталитического окисления. Это компактный реактор, в котором при температуре 250–450 °C на поверхности твердого катализатора происходит глубокое окисление органических соединений до углекислого газа и воды.
Преимущества каталитического метода:
Преимущества каталитического метода:
- Низкая температура реакции — существенно меньше, чем при термическом дожиге (750–950 °C), что снижает тепловые потери и предотвращает образование термических NOx.
- Высокая степень очистки — остаточная концентрация ЛОС на выходе обычно не превышает 10–20 мг/нм³, что соответствует жестким природоохранным нормативам.
- Экономичность — в сочетании с роторным концентратором система часто работает без внешнего топлива, что дает годовую экономию в миллионы рублей.
- Долговечность катализатора — современные керамические блочные катализаторы на основе оксидов переходных металлов сохраняют активность в течение 3–5 лет.
Регенеративное каталитическое окисление (RCO)
Для полной картины необходимо рассмотреть третий технологический вариант очистки разбавленных выбросов.
Регенеративное каталитическое окисление RCO — это высокоэффективная технология, в которой каталитический реактор оснащен регенеративными керамическими насадками (теплоаккумуляторами).
Принцип работы:
Несмотря на высокую энергоэффективность, RCO имеет ряд существенных недостатков, которые ограничивают его применение и делают систему «роторный концентратор + каталитчиеский реактор» более предпочтительной во многих случаях:
Регенеративное каталитическое окисление RCO — это высокоэффективная технология, в которой каталитический реактор оснащен регенеративными керамическими насадками (теплоаккумуляторами).
Принцип работы:
- Газ проходит через слой керамики, нагретой до температуры реакции, окисляется в каталитическом слое, а затем отдает тепло другой насадке перед выбросом.
- Реверсирование потока (переключение клапанов) позволяет использовать тепло отходящих газов для нагрева входящего потока.
- Эффективность рекуперации тепла достигает 95 % и выше.
Несмотря на высокую энергоэффективность, RCO имеет ряд существенных недостатков, которые ограничивают его применение и делают систему «роторный концентратор + каталитчиеский реактор» более предпочтительной во многих случаях:
Недостатки регенеративного каталитического окисления (RCO)
1. Высокие капитальные затраты (CAPEX)
Массивной объем керамического наполнителя. Для обеспечения теплорекуперации >95 % требуются огромные объемы керамических колец или насадок, что значительно удорожает оборудование.
Дорогостоящие переключающие клапаны. Клапаны должны выдерживать высокие температуры (до 400–450 °C), быть герметичными и быстродействующими. Высококачественные клапаны с пневмоприводами стоят десятки тысяч долларов каждый, а их требуется от 4 до 12 штук на установку.
Усложненная система управления. Требуется точная синхронизация переключений, контроль давления, управление продувками для предотвращения выбросов неочищенного газа в момент переключения.
Сложный монтаж. Установка требует тяжелой строительной техники, фундаментов, точной выверки — все это увеличивает стоимость проектных и строительных работ.
2. Большая занимаемая площадь и масса
RCO занимает в 2–3 раза больше площади, чем система с роторным концентратором и компактным CATOX, что критично для предприятий с ограниченным пространством.
Масса установки может достигать 20–30 тонн и более, что требует усиленных фундаментов и перекрытий.
3. Сложность эксплуатации и обслуживания
Износ клапанного оборудования. Клапаны работают в циклическом режиме с частотой переключений от 1 до 5 минут, испытывая высокие механические и термические нагрузки. Их ресурс ограничен (3–5 лет), замена — дорогостоящая и трудоемкая операция.
Забивка керамической насадки. При наличии пыли, аэрозолей, полимеризующихся веществ или тяжелых органических соединений керамические каналы постепенно забиваются, что приводит к росту гидравлического сопротивления и падению производительности. Очистка насадки требует остановки и частичной замены керамики.
Термическое старение керамики. Многократные циклы нагрева-охлаждения приводят к микротрещинам и разрушению керамических элементов, особенно при быстрых переключениях.
Сложность диагностики. Выявление неисправностей (например, подсосов воздуха через негерметичные клапаны) требует специального оборудования и высокой квалификации персонала.
4. Чувствительность к переменным режимам
RCO оптимально работает при стабильных расходах и концентрациях. Колебания расхода более чем на ±20 % или изменение состава ЛОС нарушают тепловой баланс, требуют перенастройки системы или приводят к нестабильной работе.
Пуск и остановка RCO — длительные процедуры (часы). Система не предназначена для частых включений/выключений, что делает ее неэффективной для производств с периодическим режимом работы.
5. Риски, связанные с катализатором
В RCO катализатор работает в условиях высокотемпературных циклов и переменного состава газов, что ускоряет его дезактивацию (отравление каталитическими ядами — хлором, кремнием, фосфором, серой).
Замена катализатора в RCO — сложная операция из-за многослойной конструкции и большого объема загрузки.
При перегреве (например, при резком повышении концентрации ЛОС) возможно термическое разрушение как катализатора, так и керамической насадки.
6. Ограниченная применимость при низких концентрациях
Хотя RCO может работать автотермично при концентрациях >0,7 г/нм³, при более низких значениях требуется дополнительный подогрев. При этом из-за большого объема газа даже небольшой подогрев (на 20–30 °C) требует значительного расхода топлива.
При концентрациях <0,3 г/нм³ RCO становится экономически нецелесообразным — расходы на топливо сопоставимы или превышают затраты на альтернативные технологии.
7. Ограничения по типу загрязнителей
Некоторые органические соединения (например, высокомолекулярные полимеры, смолы, маслянистые аэрозоли) могут осаждаться на керамической насадке, вызывая ее необратимое забивание.
В отличие от роторного концентратора, где адсорбент защищен от тяжелых фракций, в RCO весь поток контактирует с керамикой и катализатором напрямую.
8. Экологические риски
При переключении клапанов в RCO неизбежны кратковременные выбросы неочищенного газа (т.н. "пики" или "проскоки"), которые могут составлять 1–3 % от времени работы.
Для минимизации этих пиков требуется сложная система продувок, что дополнительно усложняет конструкцию и увеличивает расходы.
Массивной объем керамического наполнителя. Для обеспечения теплорекуперации >95 % требуются огромные объемы керамических колец или насадок, что значительно удорожает оборудование.
Дорогостоящие переключающие клапаны. Клапаны должны выдерживать высокие температуры (до 400–450 °C), быть герметичными и быстродействующими. Высококачественные клапаны с пневмоприводами стоят десятки тысяч долларов каждый, а их требуется от 4 до 12 штук на установку.
Усложненная система управления. Требуется точная синхронизация переключений, контроль давления, управление продувками для предотвращения выбросов неочищенного газа в момент переключения.
Сложный монтаж. Установка требует тяжелой строительной техники, фундаментов, точной выверки — все это увеличивает стоимость проектных и строительных работ.
2. Большая занимаемая площадь и масса
RCO занимает в 2–3 раза больше площади, чем система с роторным концентратором и компактным CATOX, что критично для предприятий с ограниченным пространством.
Масса установки может достигать 20–30 тонн и более, что требует усиленных фундаментов и перекрытий.
3. Сложность эксплуатации и обслуживания
Износ клапанного оборудования. Клапаны работают в циклическом режиме с частотой переключений от 1 до 5 минут, испытывая высокие механические и термические нагрузки. Их ресурс ограничен (3–5 лет), замена — дорогостоящая и трудоемкая операция.
Забивка керамической насадки. При наличии пыли, аэрозолей, полимеризующихся веществ или тяжелых органических соединений керамические каналы постепенно забиваются, что приводит к росту гидравлического сопротивления и падению производительности. Очистка насадки требует остановки и частичной замены керамики.
Термическое старение керамики. Многократные циклы нагрева-охлаждения приводят к микротрещинам и разрушению керамических элементов, особенно при быстрых переключениях.
Сложность диагностики. Выявление неисправностей (например, подсосов воздуха через негерметичные клапаны) требует специального оборудования и высокой квалификации персонала.
4. Чувствительность к переменным режимам
RCO оптимально работает при стабильных расходах и концентрациях. Колебания расхода более чем на ±20 % или изменение состава ЛОС нарушают тепловой баланс, требуют перенастройки системы или приводят к нестабильной работе.
Пуск и остановка RCO — длительные процедуры (часы). Система не предназначена для частых включений/выключений, что делает ее неэффективной для производств с периодическим режимом работы.
5. Риски, связанные с катализатором
В RCO катализатор работает в условиях высокотемпературных циклов и переменного состава газов, что ускоряет его дезактивацию (отравление каталитическими ядами — хлором, кремнием, фосфором, серой).
Замена катализатора в RCO — сложная операция из-за многослойной конструкции и большого объема загрузки.
При перегреве (например, при резком повышении концентрации ЛОС) возможно термическое разрушение как катализатора, так и керамической насадки.
6. Ограниченная применимость при низких концентрациях
Хотя RCO может работать автотермично при концентрациях >0,7 г/нм³, при более низких значениях требуется дополнительный подогрев. При этом из-за большого объема газа даже небольшой подогрев (на 20–30 °C) требует значительного расхода топлива.
При концентрациях <0,3 г/нм³ RCO становится экономически нецелесообразным — расходы на топливо сопоставимы или превышают затраты на альтернативные технологии.
7. Ограничения по типу загрязнителей
Некоторые органические соединения (например, высокомолекулярные полимеры, смолы, маслянистые аэрозоли) могут осаждаться на керамической насадке, вызывая ее необратимое забивание.
В отличие от роторного концентратора, где адсорбент защищен от тяжелых фракций, в RCO весь поток контактирует с керамикой и катализатором напрямую.
8. Экологические риски
При переключении клапанов в RCO неизбежны кратковременные выбросы неочищенного газа (т.н. "пики" или "проскоки"), которые могут составлять 1–3 % от времени работы.
Для минимизации этих пиков требуется сложная система продувок, что дополнительно усложняет конструкцию и увеличивает расходы.
Сравнительная таблица
Параметр | Нагрев всего потока перед каталитическим окислением | Роторный концентратор + каталитическое окисление | Регенеративный каталитический окислитель (RCO) |
Объем газа на очистку | 100 % | 5–10 % (только концентрат) | 100 % |
Входная концентрация ЛОС | Низкая (0,1–1 г/нм³) | Высокая (2–15 г/нм³) | Низкая (0,1–1 г/нм³) |
Температура реакции | 250–450 °C | 250–450 °C | 300–450 °C |
Теплорекуперация | Рекуператор (50–70 %) | Рекуператор (60–75 %) | Регенератор (>95 %) |
Расход топлива при низких концентрациях | Высокий (постоянный подогрев) | Минимальный или нулевой (автотермия) | Нулевой при ≥0,7 г/нм³, иначе — низкий |
Минимальная концентрация для автотермии | ~1,5–2,0 г/нм³ | ~0,3 г/нм³ (в концентрате) | ~0,7–1,0 г/нм³ |
Капитальные затраты (CAPEX) | Средние | Ниже (компактный реактор) | Высокие (массивная керамика, переключающие клапаны) |
Эксплуатационные расходы (OPEX) | Высокие | Низкие | Средние (энергия на вентиляторы, клапаны) |
Занимаемая площадь | Большая | Умеренная (концентратор + малый реактор) | Очень большая (реактор с керамическими насадками) |
Масса оборудования | Значительная | Умеренная | Очень высокая (тонны керамики) |
Сложность управления | Простая | Средняя (контроль вращения, температур) | Сложная (реверсирование потока, синхронизация клапанов) |
Надежность | Высокая | Высокая | Средняя (износ клапанов, термические напряжения) |
Эффективность очистки | >95 % | >95 % | >98 % |
Чувствительность к запыленности | Средняя | Средняя (адсорбент может забиваться) | Высокая (керамические насадки критичны к пыли) |
Чувствительность к переменным режимам | Средняя | Низкая (хорошо адаптируется) | Высокая (требуется стабильность) |
Срок окупаемости | Длинный | Короткий (1–3 года) | Средний (3–5 лет) |
Сложность пуска/останова | Низкая | Низкая | Высокая (длительный прогрев/остывание) |
Риски забивки насадки | Нет | Нет (только защита адсорбента) | Высокие (особенно при смолах и аэрозолях) |
Проскоки неочищенного газа | Нет | Нет | Да (при переключении клапанов) |
Ключевые выводы из сравнения
Роторный концентратор + каталитическая очистка обеспечивает наилучший баланс для объемов выше 25 000 м³/ч с низкой концентрацией (менее 0,5–1,0 г/нм³), особенно когда:
- требуются минимальные эксплуатационные расходы;
- ограничена площадь для размещения оборудования;
- поток имеет переменный состав и расход;
- важна быстрая окупаемость;
- в выбросах присутствуют вещества, склонные к полимеризации или осаждению;
- производство работает в периодическом режиме с частыми пусками/остановами.
- концентрация ЛОС стабильно выше 0,7–1,0 г/нм³;
- требуются сверхвысокая степень очистки (>98 %);
- допустимы значительные капитальные затраты и большая площадь;
- поток чистый, без пыли и смолистых веществ;
- производство работает непрерывно, без частых остановок;
- есть квалифицированный персонал для обслуживания сложной системы клапанов.
Типовая реализация: пример из практики
Рассмотрим реальные пример:
Объем выбросов: 60 000 м³/ч
Температура выбросов на входе: 60–90 °C
Загрязнитель: этилацетат (растворитель, используемый при окраске этикеток)
Концентрация: 40–200 мг/нм³ (в среднем 100 мг/нм³)
Вариант 1: Прямое каталитическая очистка газов
Потребовался бы постоянный нагрев всего 60 000 м³/ч природным газом — расход ~50–70 нм³/ч. При 8000 часов работы в год это около 500000 нм³ газа, что при цене 7 руб./нм³ дает 3,5 млн рублей ежегодных затрат только на топливо.
Вариант 2: RCO
Позволил бы работать без топлива (при концентрации ≥0,7 г/нм³), но при фактической концентрации 0,1 г/нм³ потребовался бы постоянный подогрев газа, так как тепла от окисления недостаточно. Расход топлива мог бы составить 30–50 нм³/ч. Кроме того, потребовался бы массивный реактор с регенеративной насадкой, занимающий площадь не менее 100–150 м², с высокой стоимостью оборудования (порядка 70–90 млн рублей). Сложность эксплуатации RCO рискованным выбором для данного процесса.
Вариант 3: Роторный концентратор + каталитическая очистка
С концентратором 90 % потока (54 000 м³/ч) очищается адсорбцией и выбрасывается, а 10 % (6 000 м³/ч) подвергается десорбции, повышая концентрацию этилацетата до ≈ 1,0–2,0 г/нм³. Этот концентрат затем окисляется в компактном каталитическом реакторе при 290 °C. Благодаря высокой концентрации процесс становится автотермичным или требует минимального дожига.
Результат для варианта с концентратором:
Объем выбросов: 60 000 м³/ч
Температура выбросов на входе: 60–90 °C
Загрязнитель: этилацетат (растворитель, используемый при окраске этикеток)
Концентрация: 40–200 мг/нм³ (в среднем 100 мг/нм³)
Вариант 1: Прямое каталитическая очистка газов
Потребовался бы постоянный нагрев всего 60 000 м³/ч природным газом — расход ~50–70 нм³/ч. При 8000 часов работы в год это около 500000 нм³ газа, что при цене 7 руб./нм³ дает 3,5 млн рублей ежегодных затрат только на топливо.
Вариант 2: RCO
Позволил бы работать без топлива (при концентрации ≥0,7 г/нм³), но при фактической концентрации 0,1 г/нм³ потребовался бы постоянный подогрев газа, так как тепла от окисления недостаточно. Расход топлива мог бы составить 30–50 нм³/ч. Кроме того, потребовался бы массивный реактор с регенеративной насадкой, занимающий площадь не менее 100–150 м², с высокой стоимостью оборудования (порядка 70–90 млн рублей). Сложность эксплуатации RCO рискованным выбором для данного процесса.
Вариант 3: Роторный концентратор + каталитическая очистка
С концентратором 90 % потока (54 000 м³/ч) очищается адсорбцией и выбрасывается, а 10 % (6 000 м³/ч) подвергается десорбции, повышая концентрацию этилацетата до ≈ 1,0–2,0 г/нм³. Этот концентрат затем окисляется в компактном каталитическом реакторе при 290 °C. Благодаря высокой концентрации процесс становится автотермичным или требует минимального дожига.
Результат для варианта с концентратором:
- Расход газа — 0 или менее 10 нм³/ч (против 30–70 нм³/ч в альтернативах);
- Годовая экономия топлива — до 3–4 млн рублей;
- Капитальные затраты — ниже, чем у RCO (порядка 50–60 млн рублей);
- Занимаемая площадь — значительно меньше, чем у RCO;
- Отсутствие сложных переключающих клапанов и массивной керамики;
- Простота пуска/останова, адаптация к переменным режимам работы;
- Срок окупаемости дополнительных вложений в концентратор — менее 2 лет.
Дополнительные преимущества роторных концентраторов
Помимо экономии топлива и снижения капитальных затрат, стоит выделить:
Пожаробезопасность — цеолит является негорючим неорганическим материалом, в отличие от активированного угля, который может самовозгораться в присутствии кислорода и высоких температур.
Широкий спектр применения — технология эффективна для большинства органических соединений с температурой кипения выше 80 °C, включая ароматические углеводороды, сложные эфиры, кетоны (кроме некоторых, агрессивных к углеродным адсорбентам).
Непрерывный процесс — вращение ротора обеспечивает одновременное выполнение адсорбции, десорбции и охлаждения, что исключает простои на регенерацию.
Гибкость — установка может работать с переменным расходом и колебаниями концентрации без потери эффективности.
Автоматизация — система управления контролирует температуру, скорость вращения и расходы, обеспечивая безопасную эксплуатацию с минимальным участием персонала.
Защита катализатора — концентратор удаляет из потока тяжелые фракции и аэрозоли, продлевая срок службы катализатора очистки.
Модульность — система легко масштабируется путем добавления параллельных концентраторов и модулей.
Пожаробезопасность — цеолит является негорючим неорганическим материалом, в отличие от активированного угля, который может самовозгораться в присутствии кислорода и высоких температур.
Широкий спектр применения — технология эффективна для большинства органических соединений с температурой кипения выше 80 °C, включая ароматические углеводороды, сложные эфиры, кетоны (кроме некоторых, агрессивных к углеродным адсорбентам).
Непрерывный процесс — вращение ротора обеспечивает одновременное выполнение адсорбции, десорбции и охлаждения, что исключает простои на регенерацию.
Гибкость — установка может работать с переменным расходом и колебаниями концентрации без потери эффективности.
Автоматизация — система управления контролирует температуру, скорость вращения и расходы, обеспечивая безопасную эксплуатацию с минимальным участием персонала.
Защита катализатора — концентратор удаляет из потока тяжелые фракции и аэрозоли, продлевая срок службы катализатора очистки.
Модульность — система легко масштабируется путем добавления параллельных концентраторов и модулей.
Заключение
Применение роторных концентраторов в связке с каталитическими окислителями является наиболее эффективным технико-экономическим решением для очистки больших объемов промышленных выбросов с низким содержанием органических соединений. В отличие от прямой очистки всего потока, этот подход:
компактности и меньшей занимаемой площади — в 2–3 раза меньше, чем RCO;
более низких капитальных затратах — отсутствуют дорогостоящие керамические насадки и сложные переключающие клапаны;
простоте обслуживания — нет клапанов переключения, массивной керамики, требующей периодической замены и очистки;
лучшей приспособленности к переменным режимам — легкий пуск/останов, адаптация к колебаниям расхода и концентрации;
более быстрой окупаемости — 1–3 года против 3–5 лет для RCO;
надежности — меньше движущихся частей, отсутствие термических циклических нагрузок на керамику;
меньших эксплуатационных рисках — нет проблем с забивкой насадки и проскоками неочищенного газа при переключениях.
RCO остается технологией выбора при концентрациях стабильно выше 0,7 г/нм³, абсолютно чистом газе (без пыли и полимеров) и требованиях к сверхвысокой (до 98–99 %) степени очистки, а также при непрерывном режиме работы производства. Однако для большинства типовых применений с низкими концентрациями (0,1–0,5 г/нм³), переменным режимом и наличием аэрозолей именно комбинация «роторный концентратор + каталитический реактор» обеспечивает оптимальный баланс затрат, надежности и эффективности.
Технология успешно применяется на предприятиях России, Европы и Азии, доказав свою надежность в производствах с высокими расходами воздуха — от типографий до предприятий химической и лакокрасочной промышленности. При правильном проектировании система окупается за 1–3 года, а срок службы основного оборудования достигает 20 лет.
- снижает энергопотребление в разы;
- уменьшает капитальные затраты за счет компактности финального реактора;
- сокращает эксплуатационные расходы на топливо и обслуживание;
- обеспечивает высокую (>95 %) и стабильную степень очистки;
- продлевает срок службы катализатора за счет работы с чистым концентрированным потоком.
компактности и меньшей занимаемой площади — в 2–3 раза меньше, чем RCO;
более низких капитальных затратах — отсутствуют дорогостоящие керамические насадки и сложные переключающие клапаны;
простоте обслуживания — нет клапанов переключения, массивной керамики, требующей периодической замены и очистки;
лучшей приспособленности к переменным режимам — легкий пуск/останов, адаптация к колебаниям расхода и концентрации;
более быстрой окупаемости — 1–3 года против 3–5 лет для RCO;
надежности — меньше движущихся частей, отсутствие термических циклических нагрузок на керамику;
меньших эксплуатационных рисках — нет проблем с забивкой насадки и проскоками неочищенного газа при переключениях.
RCO остается технологией выбора при концентрациях стабильно выше 0,7 г/нм³, абсолютно чистом газе (без пыли и полимеров) и требованиях к сверхвысокой (до 98–99 %) степени очистки, а также при непрерывном режиме работы производства. Однако для большинства типовых применений с низкими концентрациями (0,1–0,5 г/нм³), переменным режимом и наличием аэрозолей именно комбинация «роторный концентратор + каталитический реактор» обеспечивает оптимальный баланс затрат, надежности и эффективности.
Технология успешно применяется на предприятиях России, Европы и Азии, доказав свою надежность в производствах с высокими расходами воздуха — от типографий до предприятий химической и лакокрасочной промышленности. При правильном проектировании система окупается за 1–3 года, а срок службы основного оборудования достигает 20 лет.
Будем рады диалогу и сотрудничеству!
Оставьте контактные данные — мы свяжемся с вами в ближайшее время и предложим решение.
